电池pack焊接设备

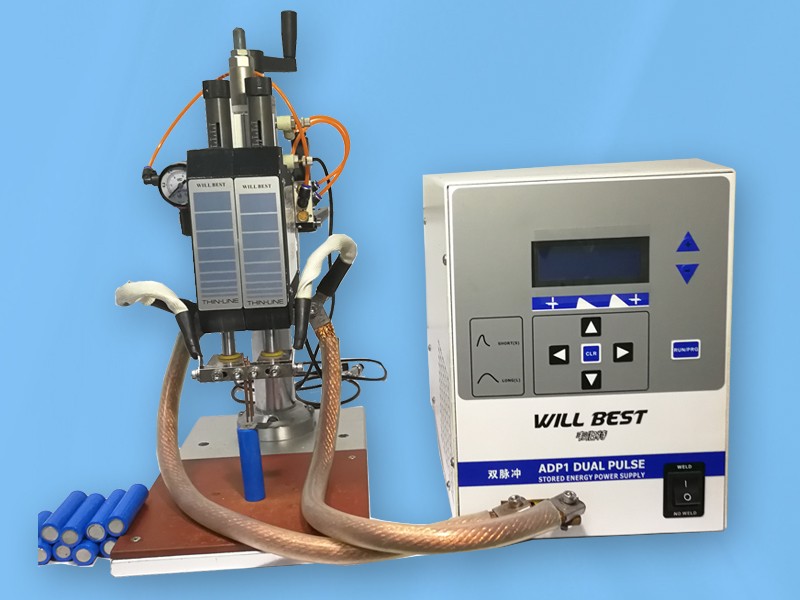

圆柱形电池Pack焊接设备150瓦特/秒
圆柱形电池Pack焊接设备150瓦特/秒

圆柱形电池Pack焊接设备包括如下

1.ADP1 精密焊接电源
(150瓦特/秒,双脉冲,储能放电)
2.WBT-Q03 精密焊接机头
(气动,净重 11kg,尺寸340Lx200Wx475Hmm)
3.2 PCS 焊接电缆
4.焊接连接线缆
5.配备3mm/6mm焊针
6.配备1pcs脚踏开关


Product Details

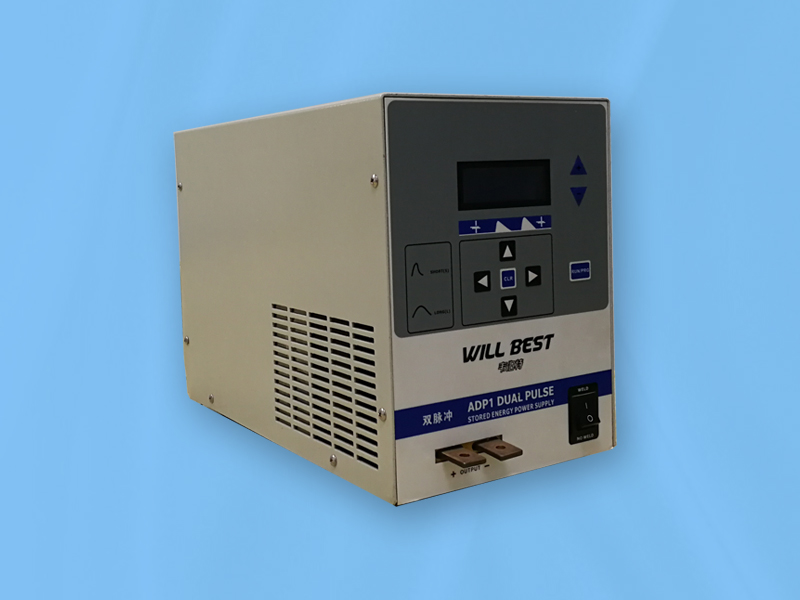

ADP1 精密焊接电源信息如下,

1.净重:28KG
2.尺寸:450mm*210mm*287mm
3.LCD 显示
4.双脉冲
5.150瓦特/秒,储能放电
6.110VAC,208VAC-230VAC,50/60Hz
7.焊接厚度 0.1-0.2mm
8.可连接气动或脚踩焊接机头

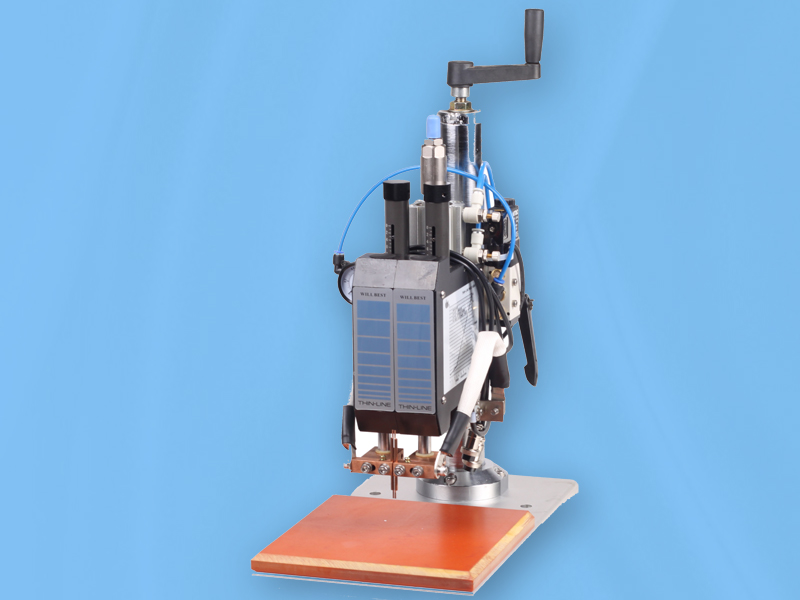

WBT-Q03 精密焊接机头信息如下,

1.净重:11KG
2.尺寸:340mm*200mm*475mm
3.弹簧:4kg/8kg
4.喉深:120mm
5.可调气缸行程
6.焊针:3mm/6mm(直径)
7.驱动方式: 气动
8.电磁阀:24V(DC)/220(AC)

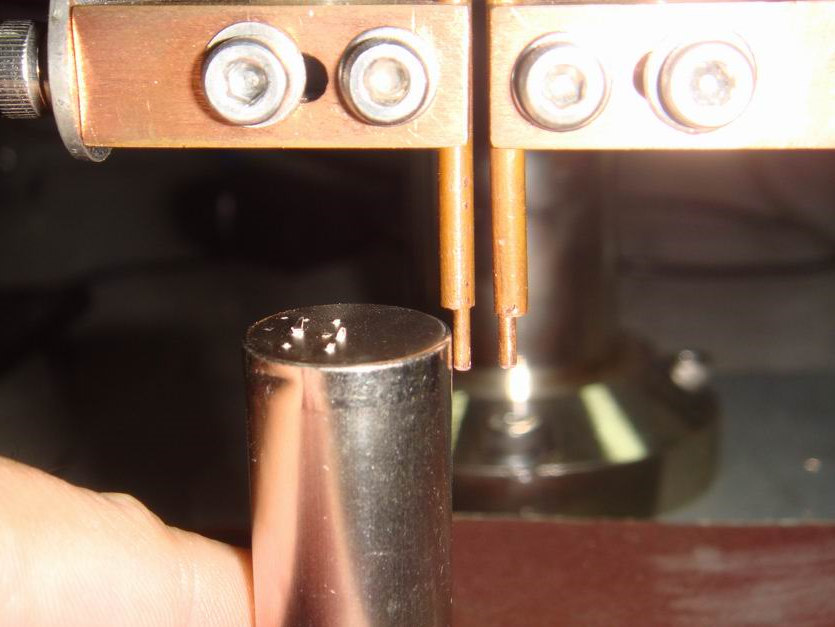

机头上升时,焊针与电池之间的距离

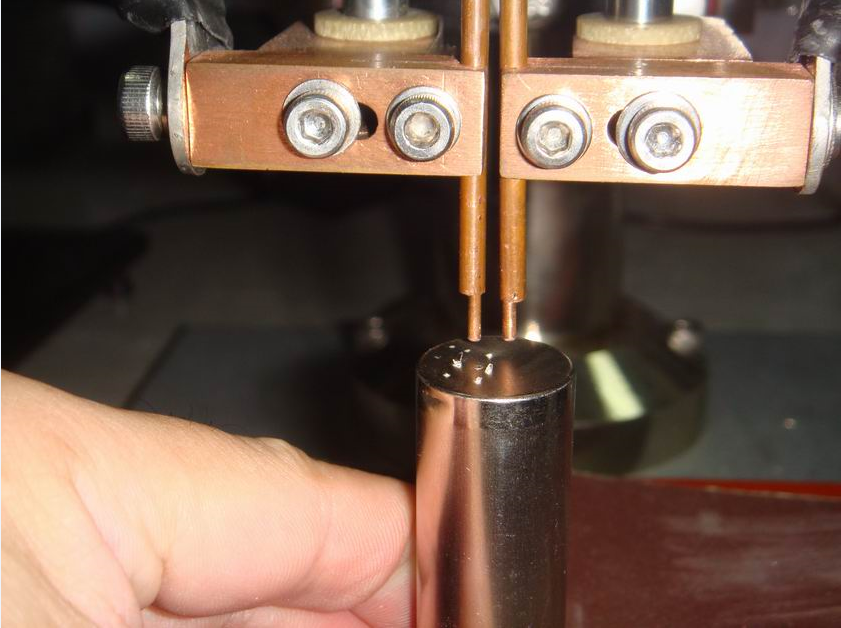

机头下降时,焊针与电池之间的距离

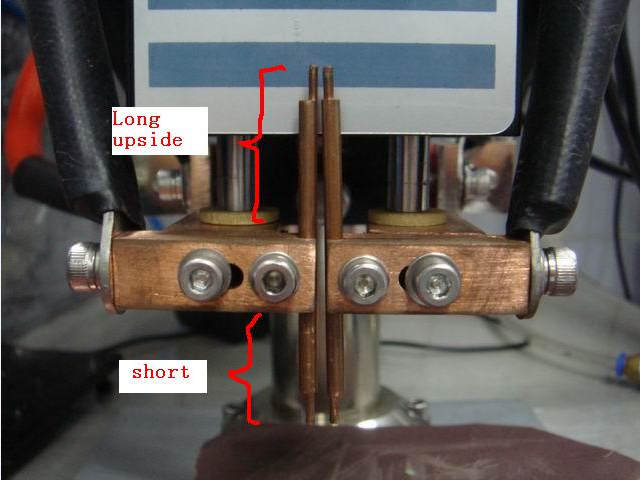

安装焊针-1


安装焊针-2

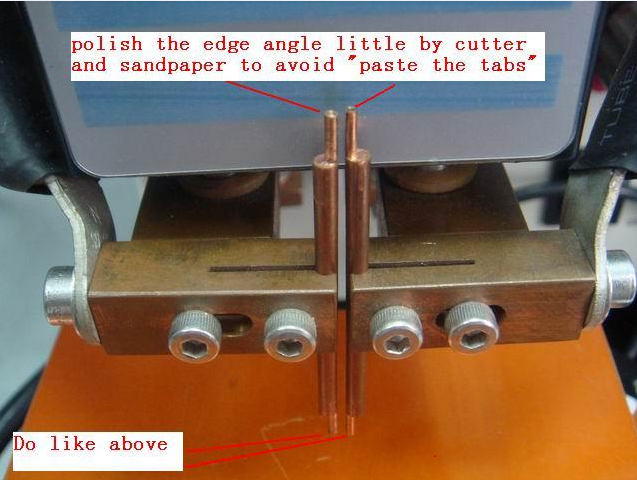

在焊接4500-5000次后,需要修磨焊针


ADP1 精密焊接电源功能如下,

页面介绍


ADP1是一款125焦耳的储能焊接电源。ADP1具有双脉冲焊接方式,8组焊接程序。

双脉冲焊接方式,可以提高焊接质量和降低焊接飞溅。在焊接时,用两个不同能量的焊接脉冲,用第一个脉冲将工件的表明镀

或氧化物除掉,并使工件与焊接电极产生良好的接触,用第二个脉冲将工件焊上。

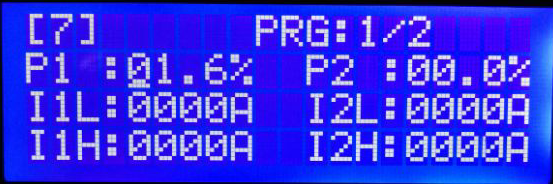

ADP1分为2个工作状态分别为’RUN’状态和‘PRG’状态。在’RUN’状态下ADP1进行焊接工作;在’PRG’状态下,设置焊接参数。使用

[RUN/PRG]键在两个状态中切换。

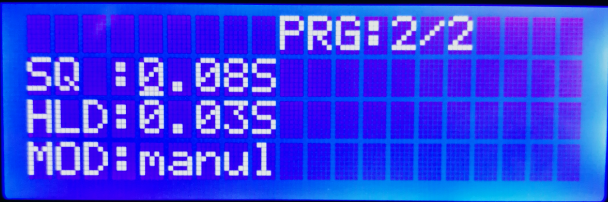

预压时间保压时间模式


预压时间:驱动气动式焊接机头时所用参数,表示从启动焊接机头下压到焊接放电之间的时间。该参数为共用参数,即所用的

焊接程序均使用该参数,设置范围从0.1秒到9.9秒。

保压时间:驱动气动式焊接机头时所使用参数,表示从第二脉冲结束到焊头离开工件之间的时间。该参数为共用参数,即所用

的焊接程序均使用该参数,设置范围从0.1秒到9.9秒。

工作模式:ADP1有4种工作模式

Manul:使用机械式焊机机头,当‘放电开关’闭合后启动焊接放电。

Air1:使用气动式焊接机头,当‘脚踏开关’闭合后,驱动焊接机头下压,‘放电开关’闭合后延时(预压时间)然后启动焊接放电,

第二脉冲结束后延时(保压时间),然后机头抬起,焊接过程结束

Air2:使用气动式焊接机头,当‘脚踏开关’闭合后,驱动焊接机头下压,延时(预压时间)后启动焊接放电,第二脉冲结束后延

时(保压时间),焊接机头抬起,焊接过程结束。与Air1比较,不需要‘放电开关’启动焊接

Air3:使用气动式焊接机头和二级脚踏开关,当‘一级脚踏开关’闭合后焊接机头下压,当‘放电开关’及‘二级脚踏开关’都闭合后延时

(预压时间)然后启动焊接放电,第二脉冲结束后延时(保压时间)然后机头抬起,焊接过程结束。

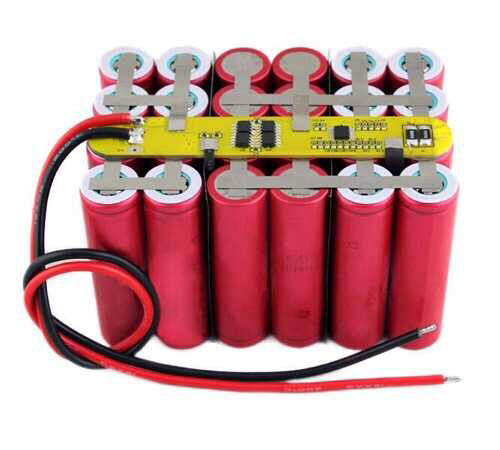

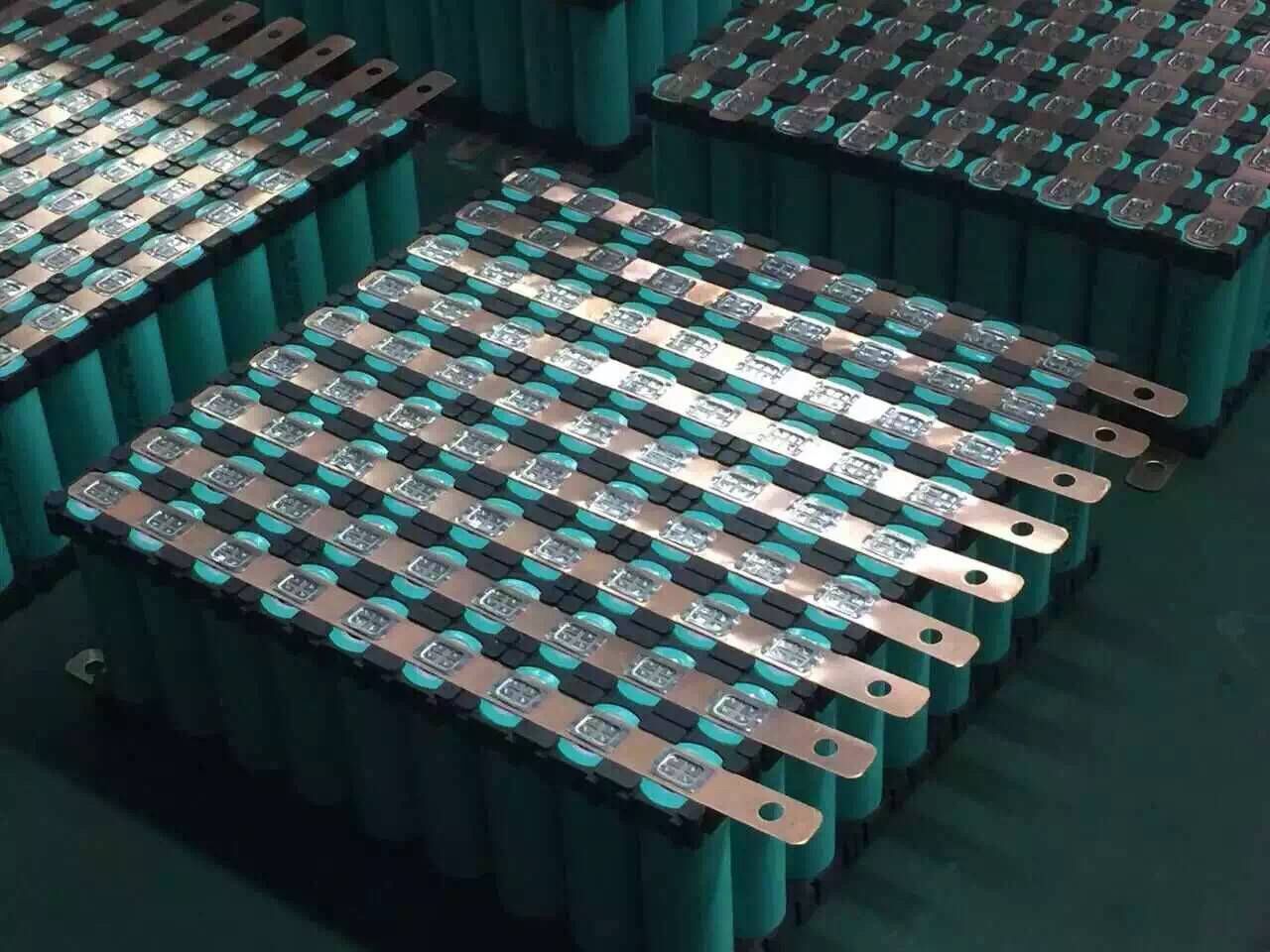

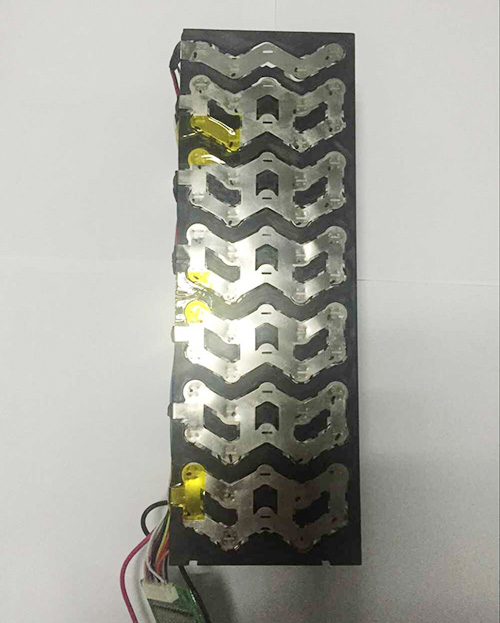

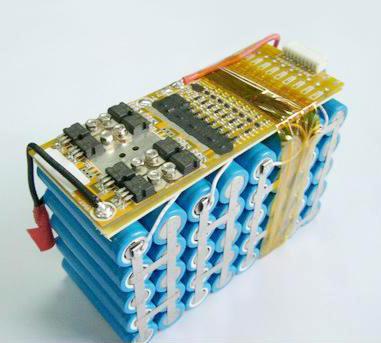

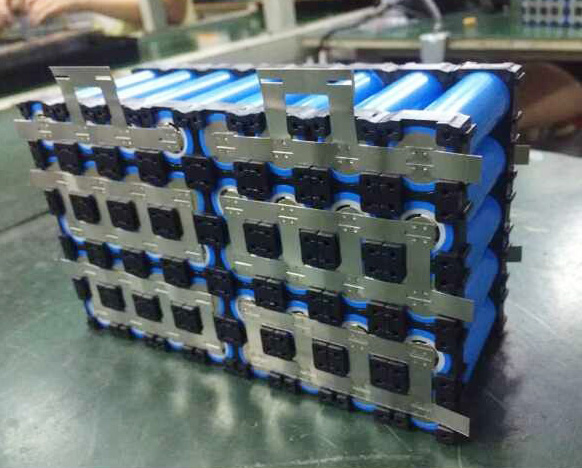

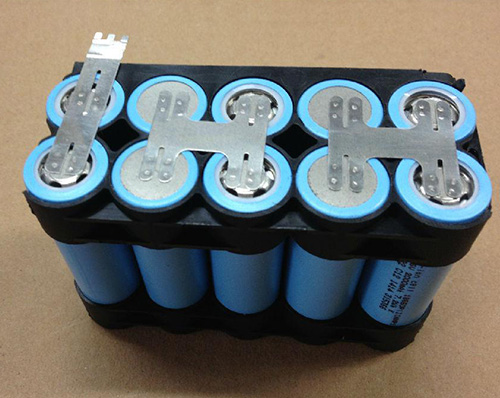

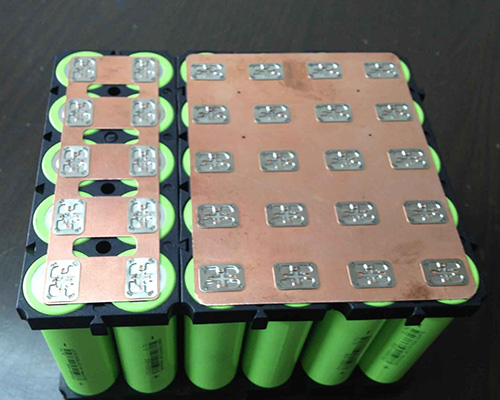

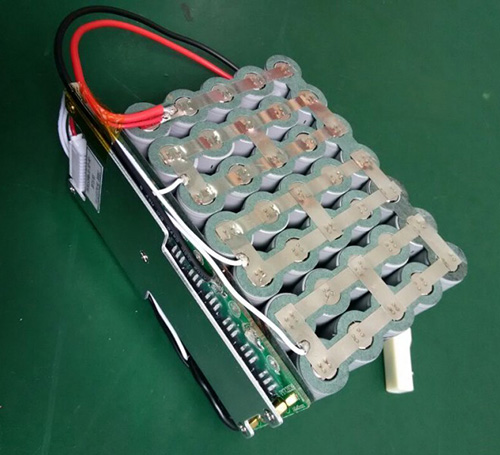

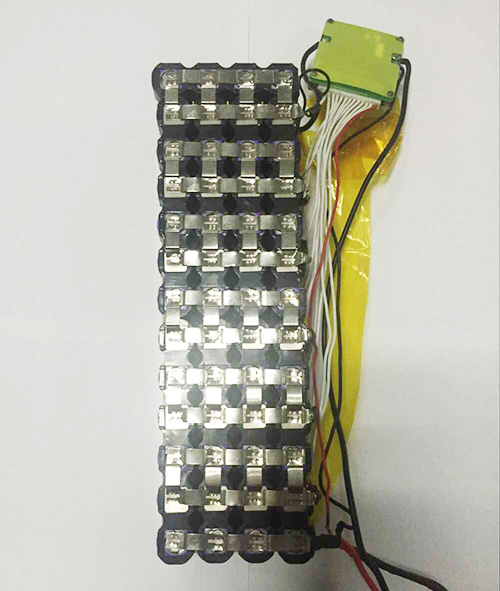

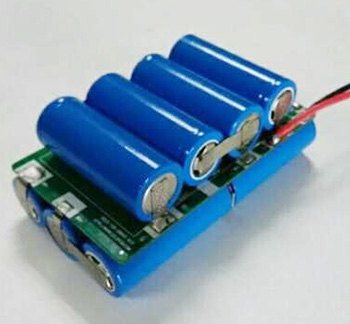

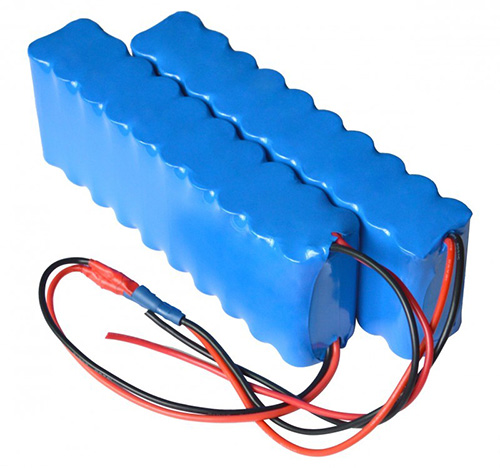

应用

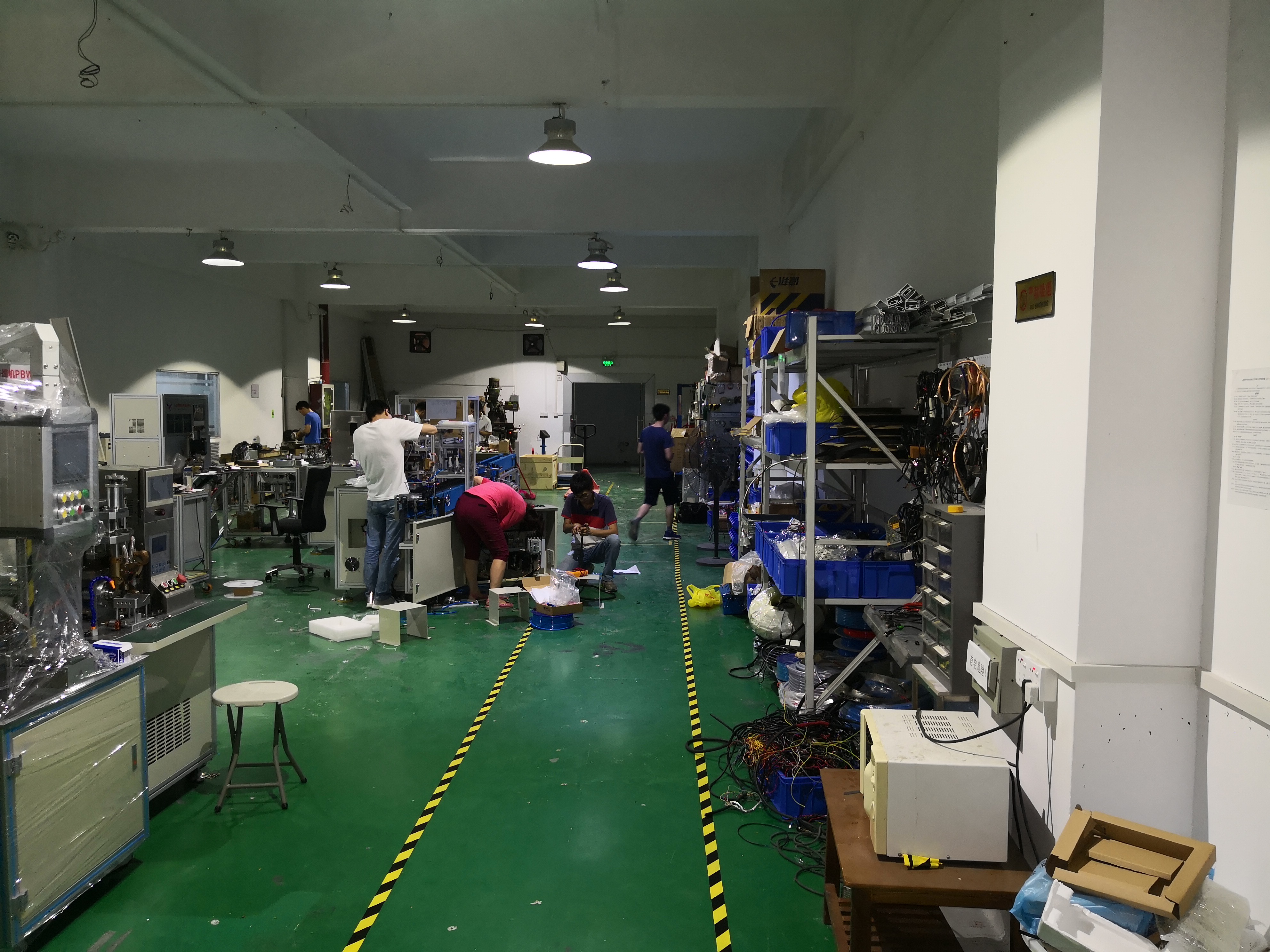

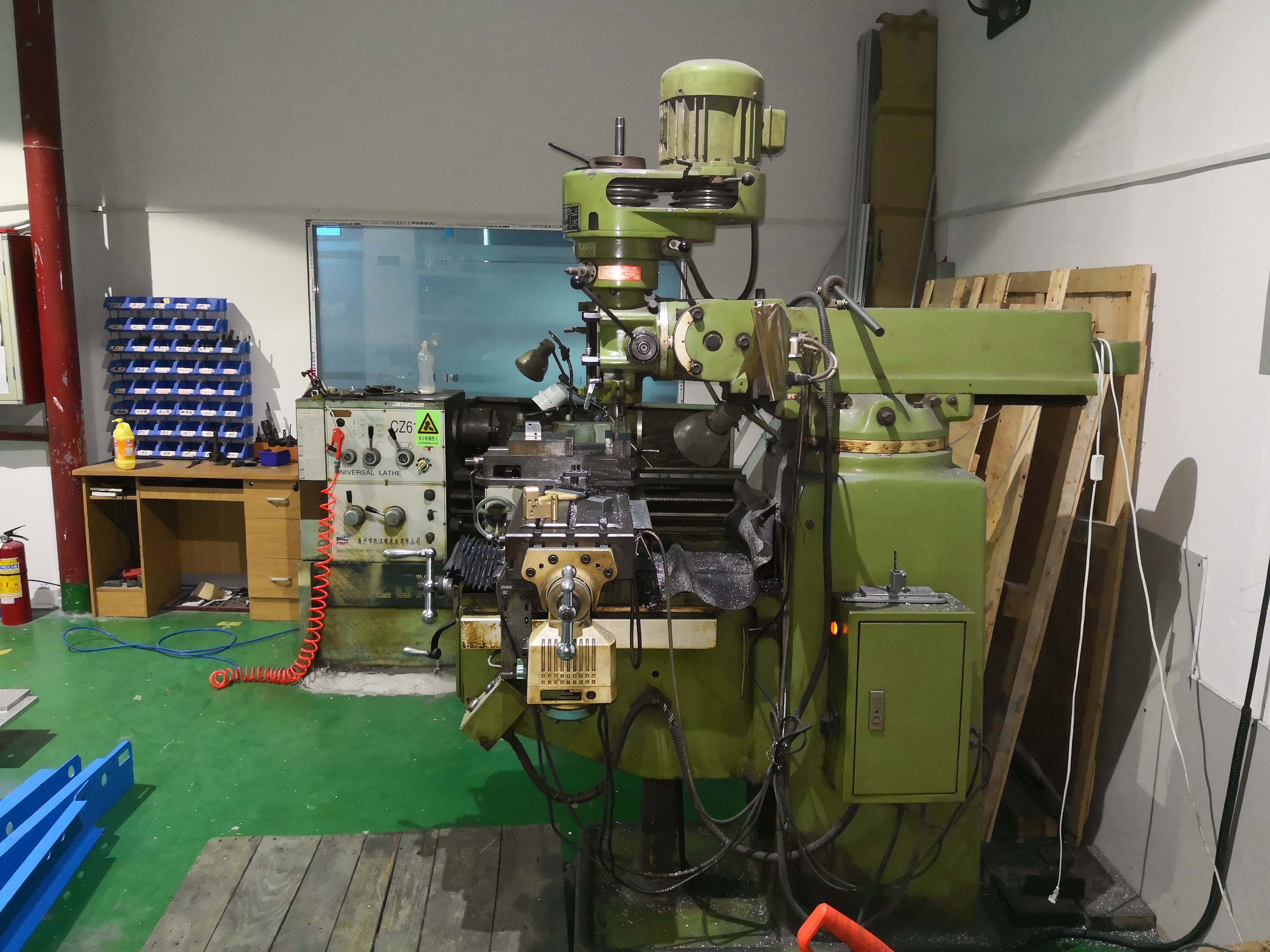

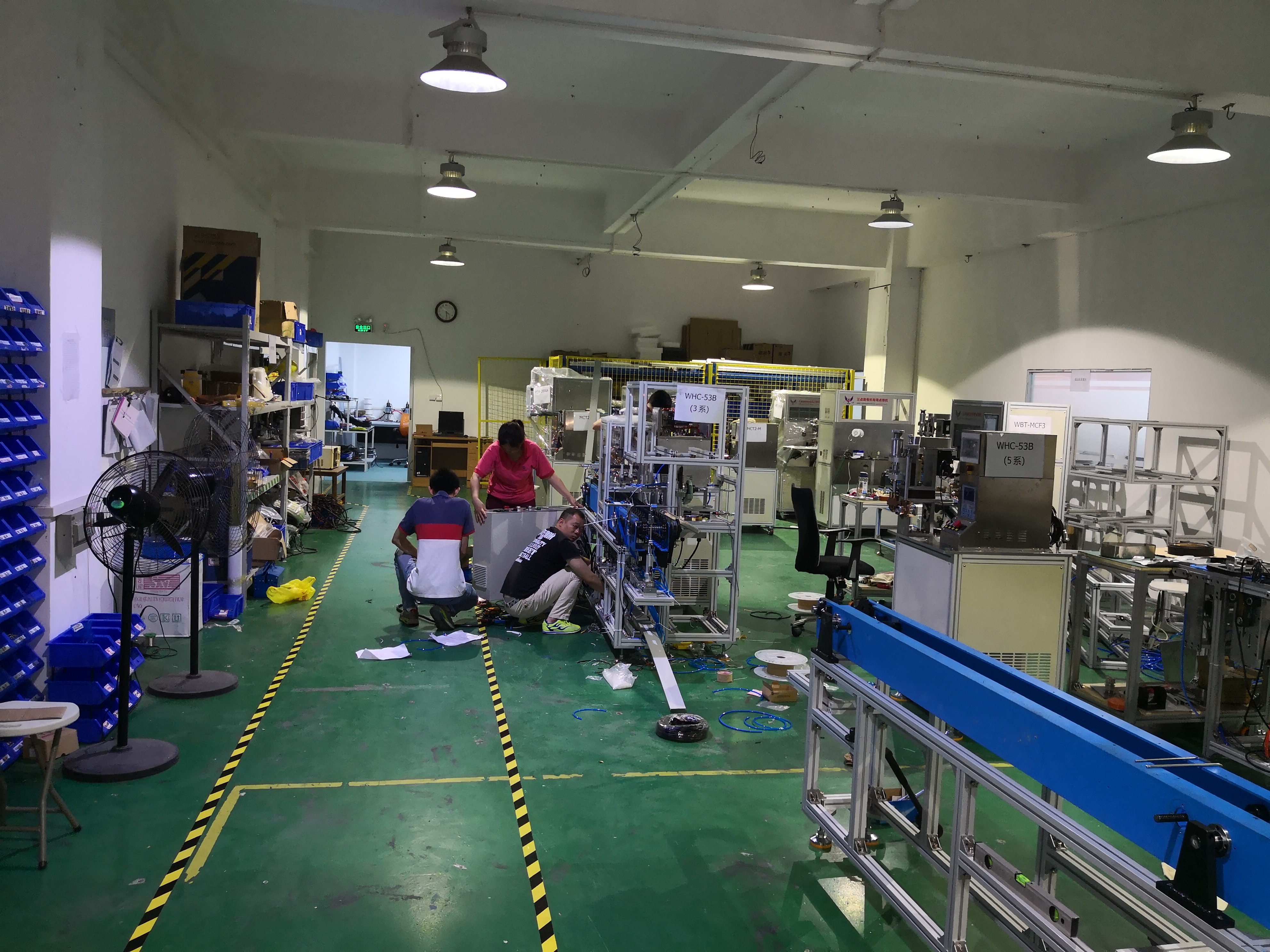

公司图片
