通用焊接机头

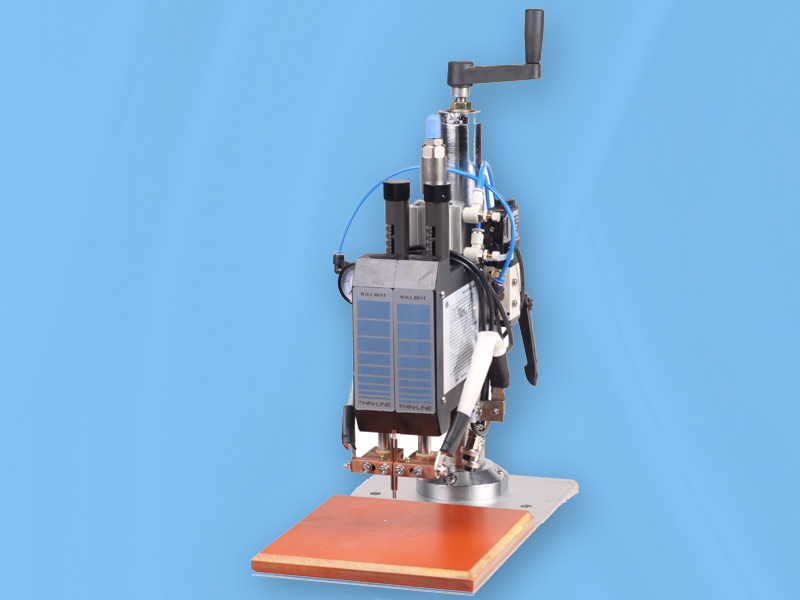

WBT-Q03双点气动式精密焊头
特性：
1、辅助行程调节手柄，可调整焊头的高度位置。
2、平行电极压力单独可调。
3、电极行程可调，提高焊接过程压力的稳定性。
4、电极上，下行速度单独可调，有效降低电极对工件的冲力
5、灵活轻便的压力追随机构，有效提高焊点强度
6、单面双点焊接，专门用于电池组焊接
7、压力焊接开关与精密点焊电源配合，保证焊接压力的一致性
Product Details
规格：
1. 重量： 11KG
2. 尺寸（mm）: 340 * 200 * 475
3. 焊接压力：0 ~ 4KG / 0 ~ 8KG（弹簧加压机构）
4. 最大电极行程：28mm
5. 喉部深度： 160mm
6. 电极驱动方式：气动
7. 两个电极位置可调： 0~30mm
8. 最大辅助行程：250mm
9. 电磁阀：24VDC 或 220VAC
重要提示：
当需要焊接的镍带厚度在0.2mm左右，采用3mm焊针
当需要焊接的镍带厚度在0.4或者0.5，采用如下图所示的镍片和焊针
在焊接4500-5000次后，需要研磨焊针
正确设置电池与工件的相对位置：
（1）电极上升与工件的相对位置 （2）电极下压时与工件的相对位置
应用
