通用焊接机头

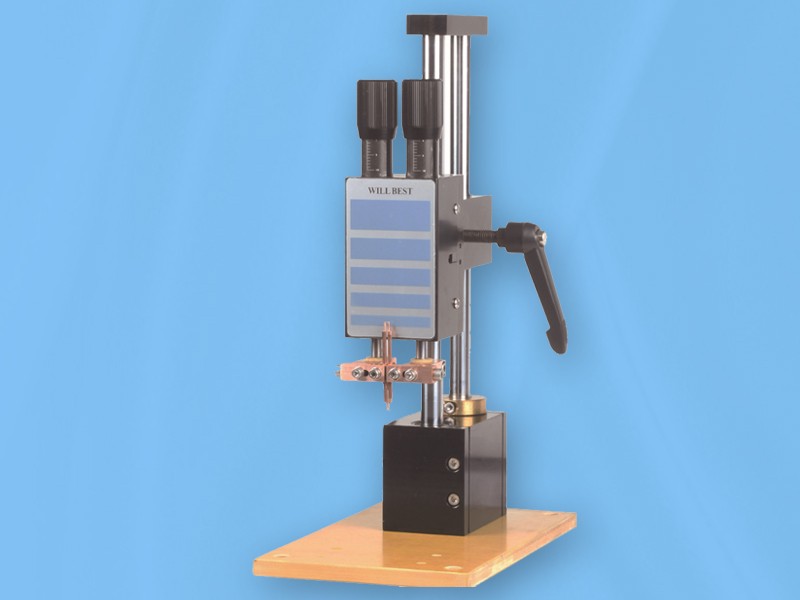

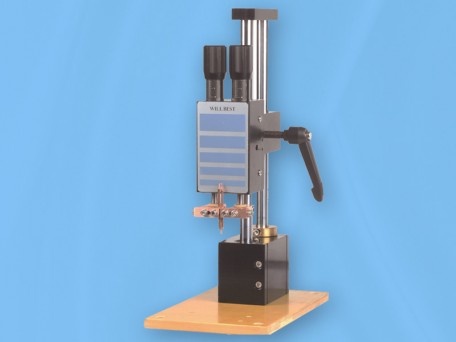

SW-F02 单面双点脚踩式精密焊头
SW-F02 单面双点脚踩式精密焊头

规格说明:

  1. 尺寸(mm):  320L x 190W x 470H
  2. 喉深:  90mm
  3. 重量: 11.5 KG
  4. 焊接压力: 1 ~ 8kgf
  5. 焊针直径: Φ3mm / Φ6mm

  6. 双点焊接压力单独可调,均有压力开关

  7. 辅助行程可调: 0 ~ 300mm

  8. 驱动方式: 脚踏板




Product Details

功能特性:


  1.  单面双点专用于电池组焊接

  2.  每个电极压力独立可调,并均配有压力开关

  3.  简单实用的辅助行程结构,可用满足不同高度的电池工具

  4.  轻巧灵活的电极追随机构,有效提高焊点强度

  5.  简单的焊头机构结实耐用,调整简单

  6.  脚踏板驱动灵活的加压机构,没有任何噪声


重要提示:

当需要焊接的镍带厚度在0.2mm左右,采用3mm焊针

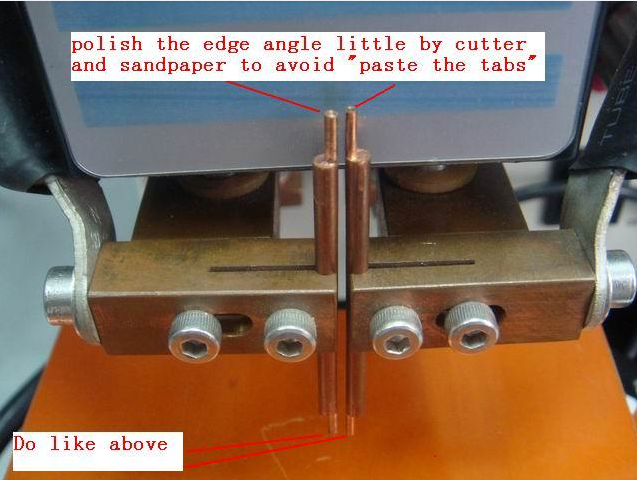

当需要焊接的镍带厚度在0.4或者0.5,采用如下图所示的镍片和焊针

在焊接4500-5000次后,需要研磨焊针

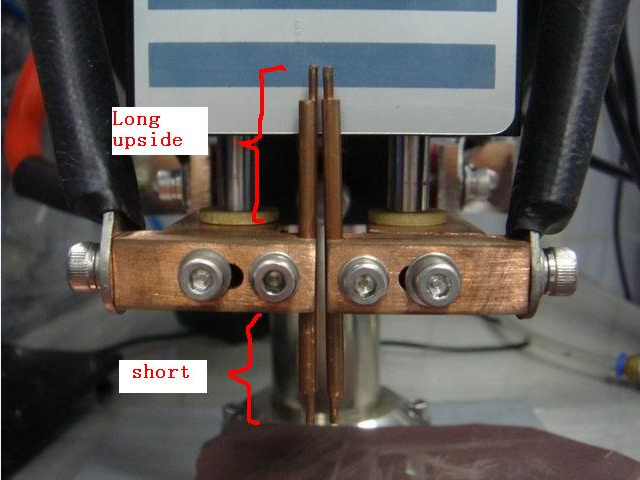

焊针的正确安装:

(1)电极下压前与电池的相对位置              (2)电极下压后与电池的相对位置



安装焊针-1                                               安装焊针-2





应用实例:
