通用焊接机头

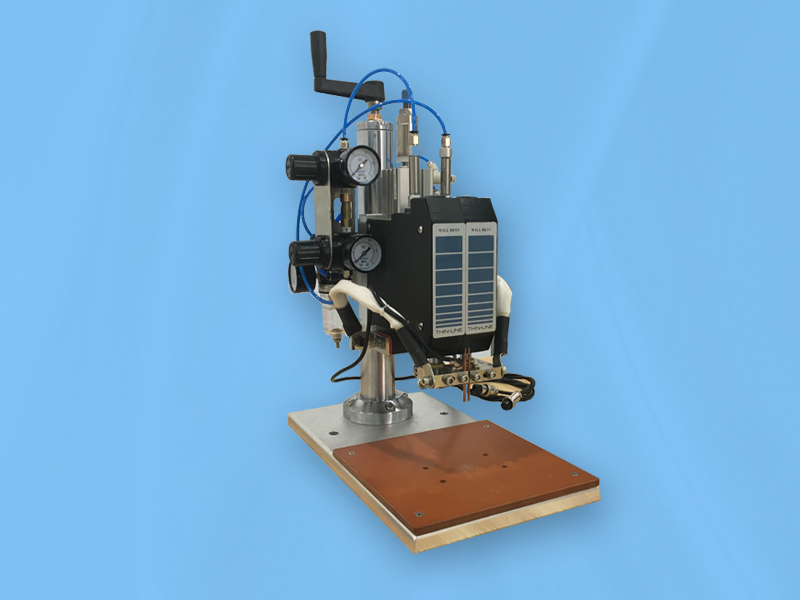

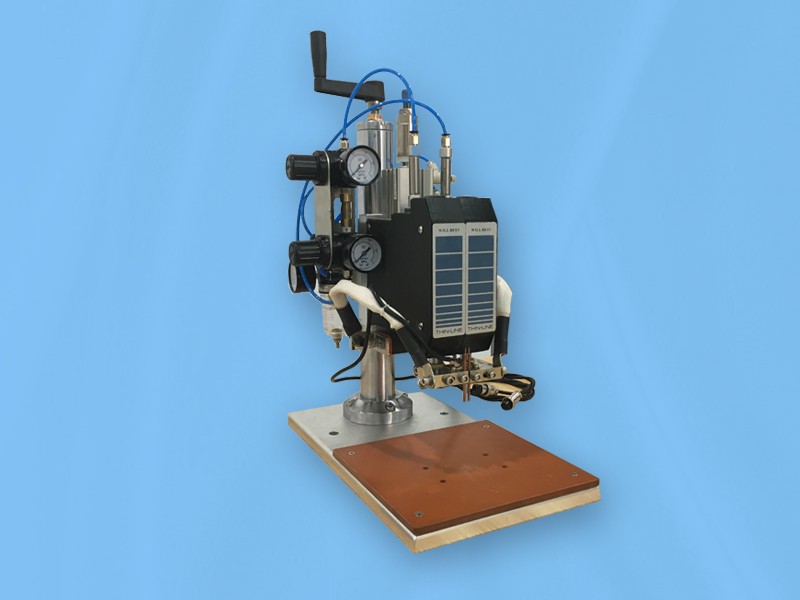

WBT-Q03Q 气动双点高速精密焊头
特性：
1. 气弹簧加压机构保证了高速焊接时的压力稳定性
2. 两个电极压力独立调整
3. 焊接压力开关与精密点焊电源配合，保证焊接压力的一致性
4. 灵活轻便的焊接压力追随机构，有效提高焊点强度
5. 电极下降和上升速度单独可调，大幅降低电极对工件的冲力
6. 电极行程可调，提高焊接过程压力的稳定性
7. 单面双点焊接，专门用于电池组焊接
8. 专为电池组自动焊机设计，可配合使用ADP3或UF40C
Product Details
规格：
1. 重量： 12KG
2. 尺寸（mm）: 340 * 200 * 475
3. 焊接压力： 0 ~ 10KG（气弹簧加压机构）
4. 最大电极行程：28mm
5. 喉部深度： 160mm
6. 电极驱动方式：气动
7. 两个电极位置可调： 0~30mm
8. 电磁阀：24VDC 或 220VAC
重要提示：
当需要焊接的镍带厚度在0.2mm左右，采用3mm焊针
当需要焊接的镍带厚度在0.4或者0.5，采用如下图所示的镍片和焊针
在焊接4500-5000次后，需要研磨焊针
正确的电极位置：
（1）电极下压前与工件焊接面的位置 （2）电极下压后与工件焊接面的位置
（3）安装焊针-1 （4）安装焊针-2
应用实例：
