电池Pack自动化焊接设备

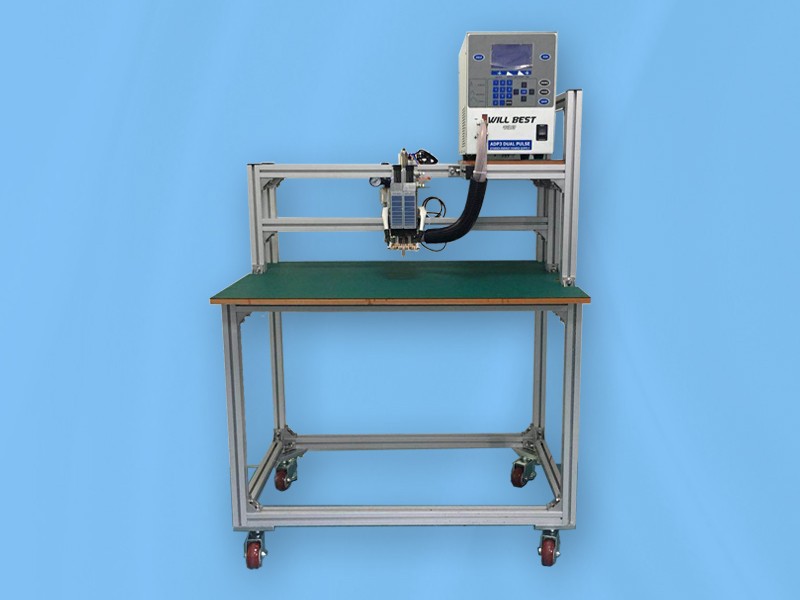

圆柱形电池Pack焊接设备WBT-8000A
圆柱形电池Pack焊接设备WBT-8000A

圆柱形电池Pack焊接设备WBT-8000A包括,

1.ADP3 精密焊接电源
(300瓦特/秒,双脉冲,储能放电)
2.WBT-Q03精密焊接机头
(气动,净重 11kg,340L x 200W x 475Hmm)
3.2 PCS 焊缆
4.配备连接线缆
5.配备3mm/6mm焊针
6.配备1pcs脚踏开关
7.配套机架

Product Details

圆柱形电池Pack焊接设备WBT-8000A详细信息如下,


1.WBT-8000A净重:76KG

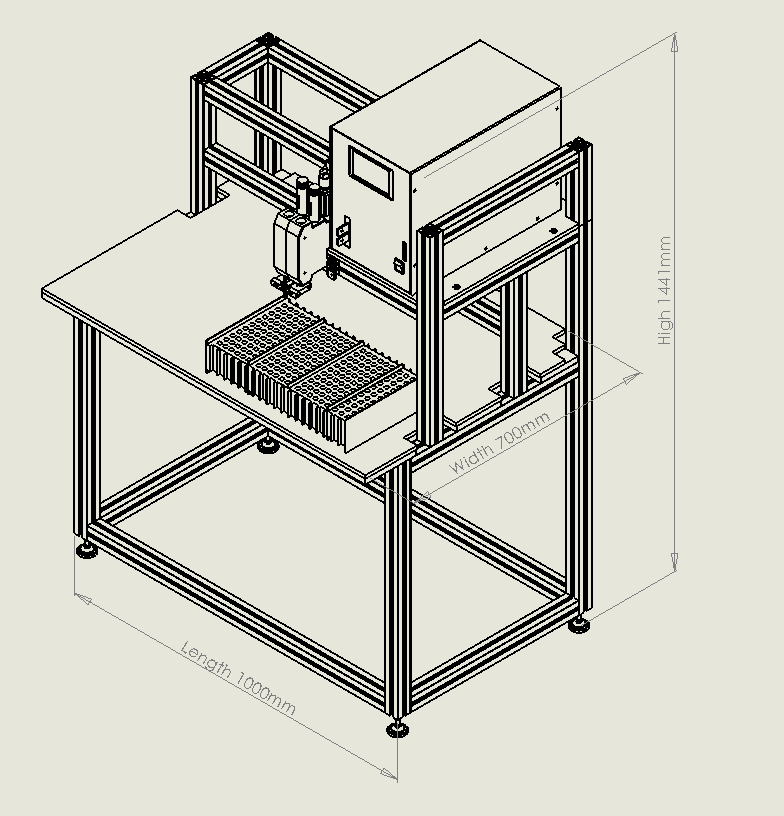

2.尺寸:1000mm*700mm*1441mm
3.LCD 显示
4.双脉冲
5.300瓦特/秒,储能放电
6.110VAC,208VAC-230VAC,50/60Hz
7.焊接厚度:0.05-0.6mm


ADP3精密焊接电源特征如下,

A.微处理器控制

B.存储多种焊接程序
C.输出稳定的焊接能量
D.波形显示
E.焊接监控
F.极性切换功能


WBT-Q03 精密焊接机头信息如下,

1.净重:11KG

2.尺寸:340mm*200mm*475mm
3.弹簧:4kg/8kg
4.Thinline:120mm
5.可调气缸行程
6.焊针:3mm/6mm(直径)
7. 驱动方式: 气动
8.diancif:24V(DC)/220(AC)

重要提示

当需要焊接的镍带厚度在0.2mm左右,采用3mm焊针

当需要焊接的镍带厚度在0.4或者0.5,采用如下图所示的镍片和焊针

在焊接4500-5000次后,需要研磨焊针


机头上升时,焊针与电池的距离

机头下降时,焊针与电池的距离

安装焊针-1

安装焊针-2


ADP3 精密焊接电源功能如下,

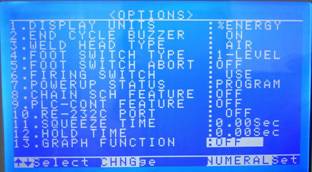

波形显示

图形显示功能,可设置为OFF/ON。当设置为ON 时,每次焊接结束,用图形显示该次的焊接电流,该功能有利

于更详细地了解焊接过程的参数。移动光标选中该项,用[CHG]键将该项目清零,用数字键输入所需数值,然

后按一下[SAVE]键,保存新设置

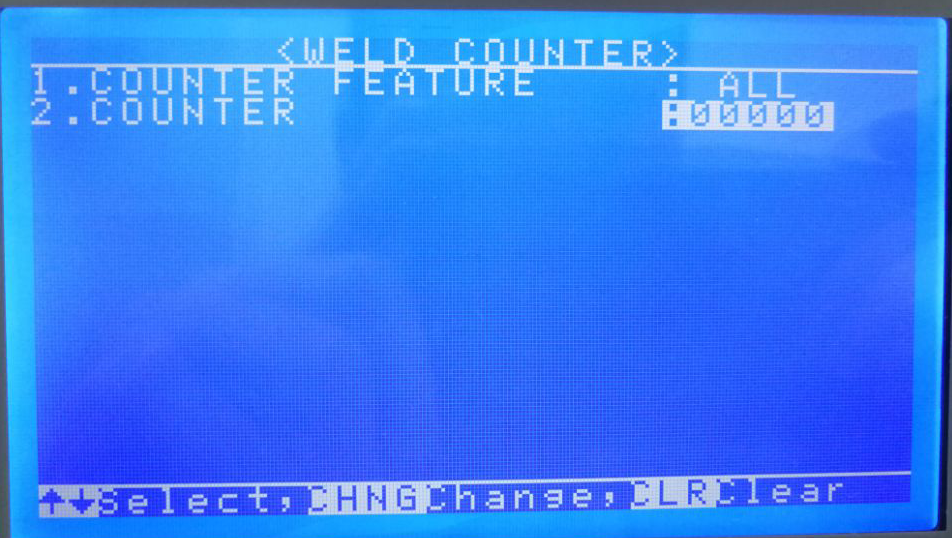

焊接计数功能

计数器功能,可设置为ALL/PASS,当设置为ALL时,每次焊接完成计数器加1;设置为PASS时,每次焊接完成,如

果结果合格计数器加1,不合格即不算。移动光标选中该项,用[CHG]键将该项目清零,然后用数字键输入所需数

值,改变后按一下[SAVE]键,保存好新设置。


计数器清零/设置。清零:移动光标选中该项,用[CHG]键将该项目清零,改变后按一下[SAVE]键;设置:移动光

标选中该项,用[CHG]键将该项目清零,然后用数字键输入所需数值,改变后按一下[SAVE]键,保存好新设置

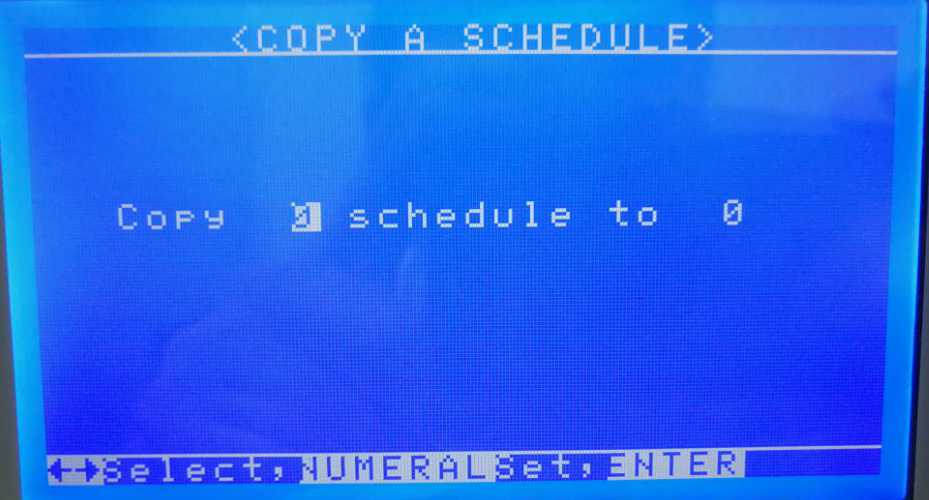

复制程序

该功能是将‘A’(0~9)程序到所有参数复制到‘B’(0~9)程序。移动光标,到‘A’用[CHG]键将该项清零,然后输入所需程

序号,在移动光标,到‘B’ 用[CHG]键将该项清零,然后输入目标程序号,然后按一下[ENTER]键,复制的工作即完

成,按一下[MENU]键,返回<MAIN MENU>。

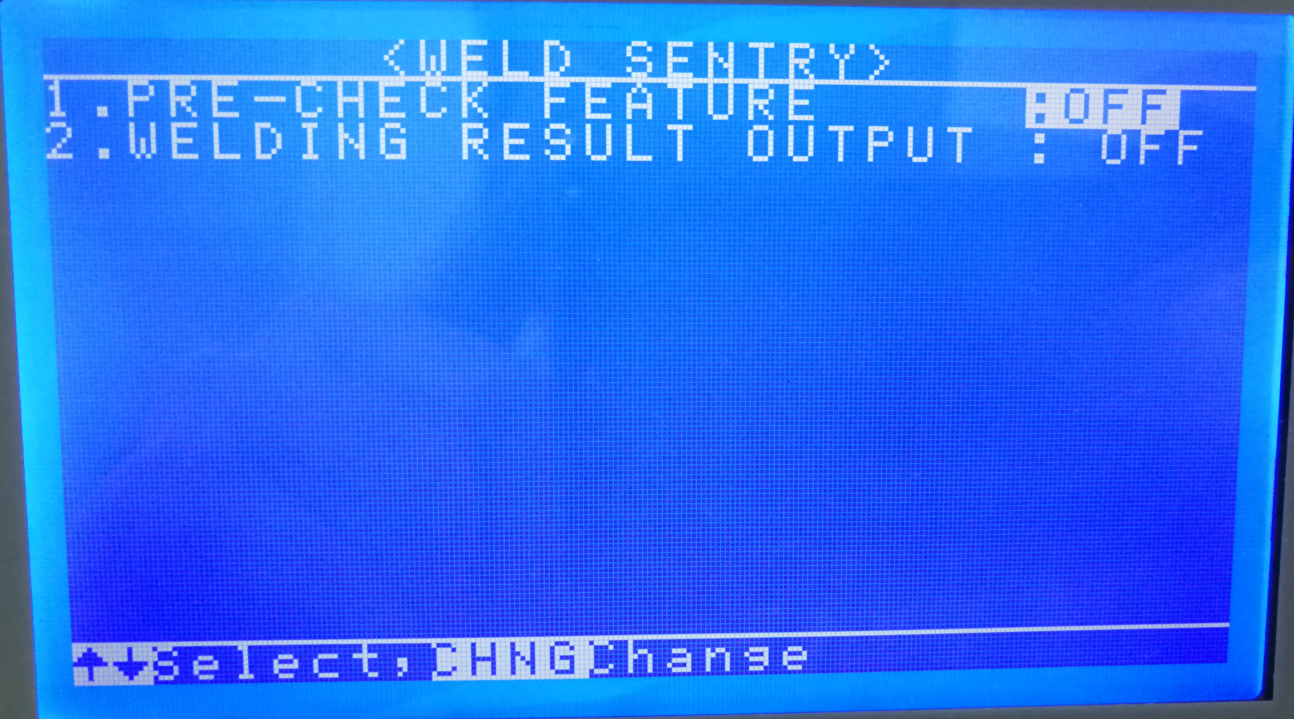

焊接监控

焊接预检测功能,可以设置为OFF/ON,该功能必须使用双脉冲焊接方式,利用第一个脉冲作为检验脉冲,如果第

一脉冲的结果不符合预置的检验条件(电流,电压,功率上/下限),那么就会停止焊接,以免损坏工件,设置为

ON时启用该功能。移动光标选中该项,用[CHG]键改变该设置,改变后按一下[SAVE]键,保存好新设置。

焊接结果输出功能,可设置为OFF/ON。当设置为ON时,每次焊接结束在输入/输出接口上的3个端口上输出焊接结

果,有GOOD(合格)/NO GOOD(不合格)/NO CURRENT(无焊接电流)。移动光标选中该项,用[CHG]键改变该设置,改

变后按一下[SAVE]键,保存好新设置。

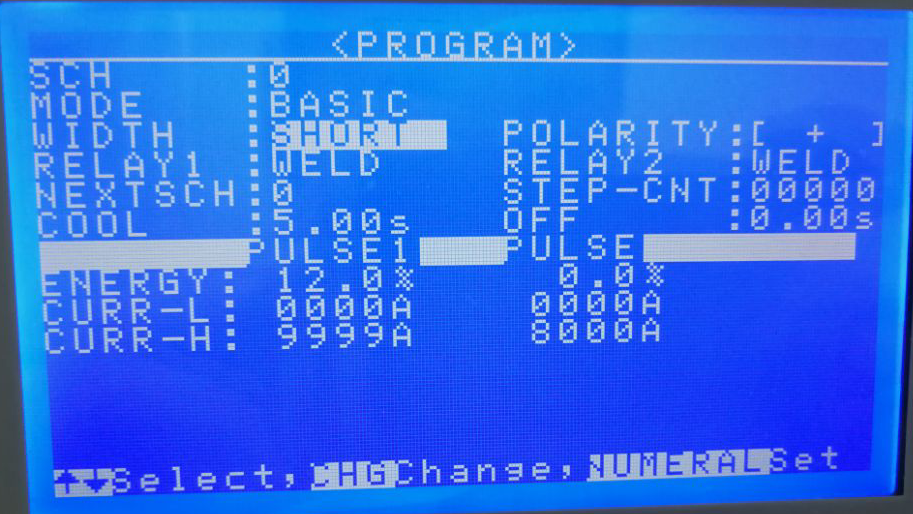

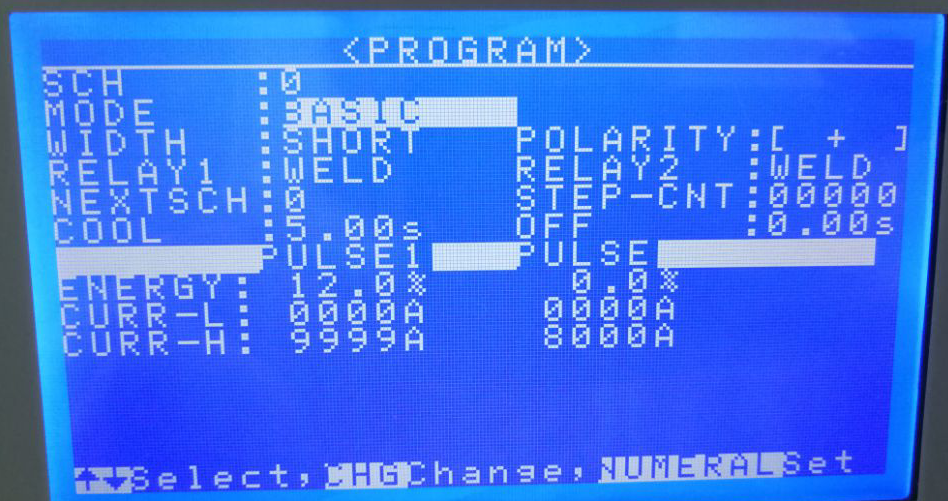

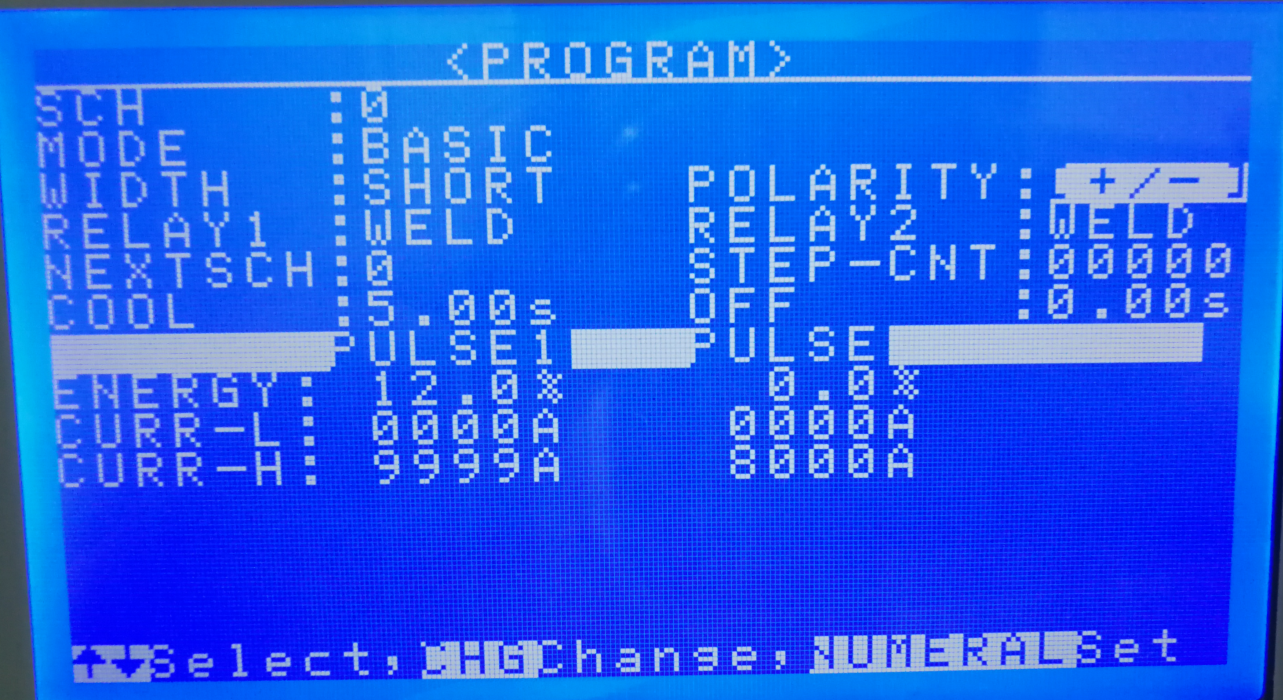

焊接模式

焊接模式,BASIC(普通点焊);ROLLSPOT(滚焊/缝焊);LINK(连续焊接)。


焊接脉冲宽度


焊接脉冲宽度,SHORT(短脉冲);MEDIUM(中脉冲);LONG(长脉冲)。


焊接电流极性


焊接电流极性,本机的焊接电流输出端的极性可以切换,[+]/[-]。

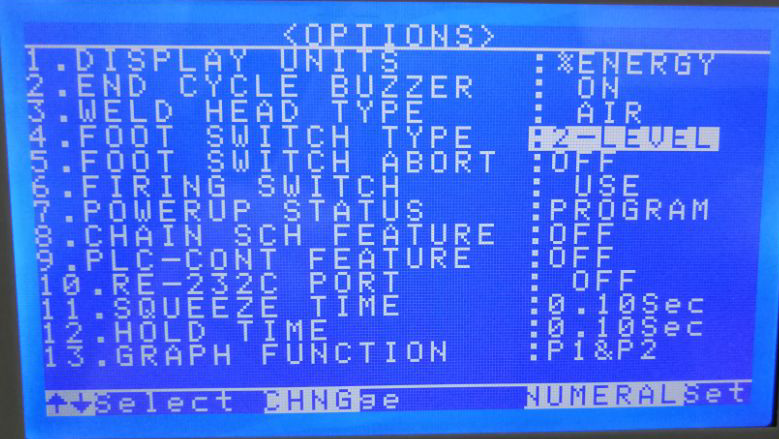

二级脚踏开关


当二级脚踏开关里的第一级开关闭合,焊接机头的上电极压到工件上,继续踩下脚踏,使第二级开关闭合,触发

ADP3放电焊接,如果想放弃本次焊接,不要使第二级开关闭合即可,松开第一级开关,上电极回到起始位置。

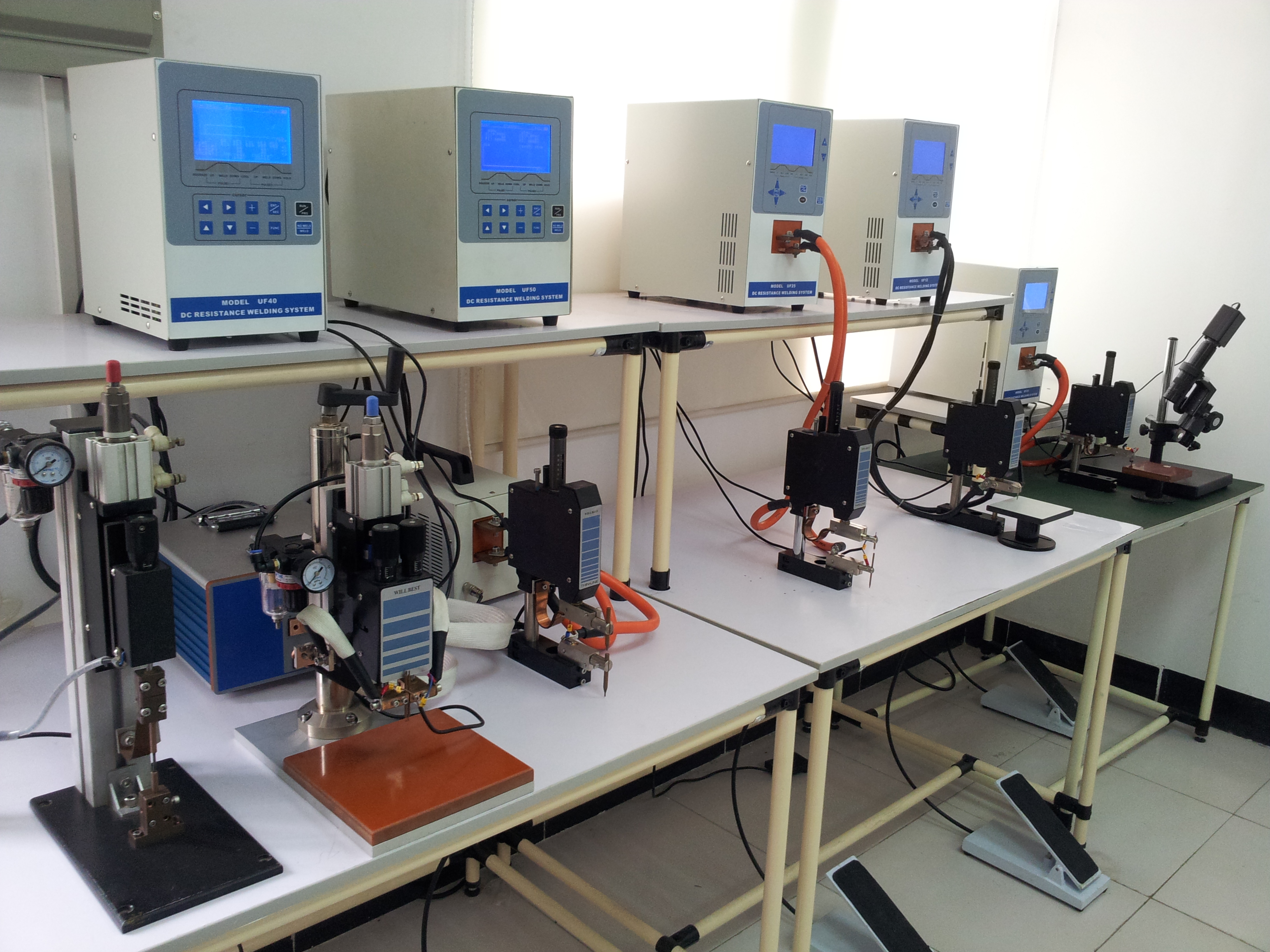

应用

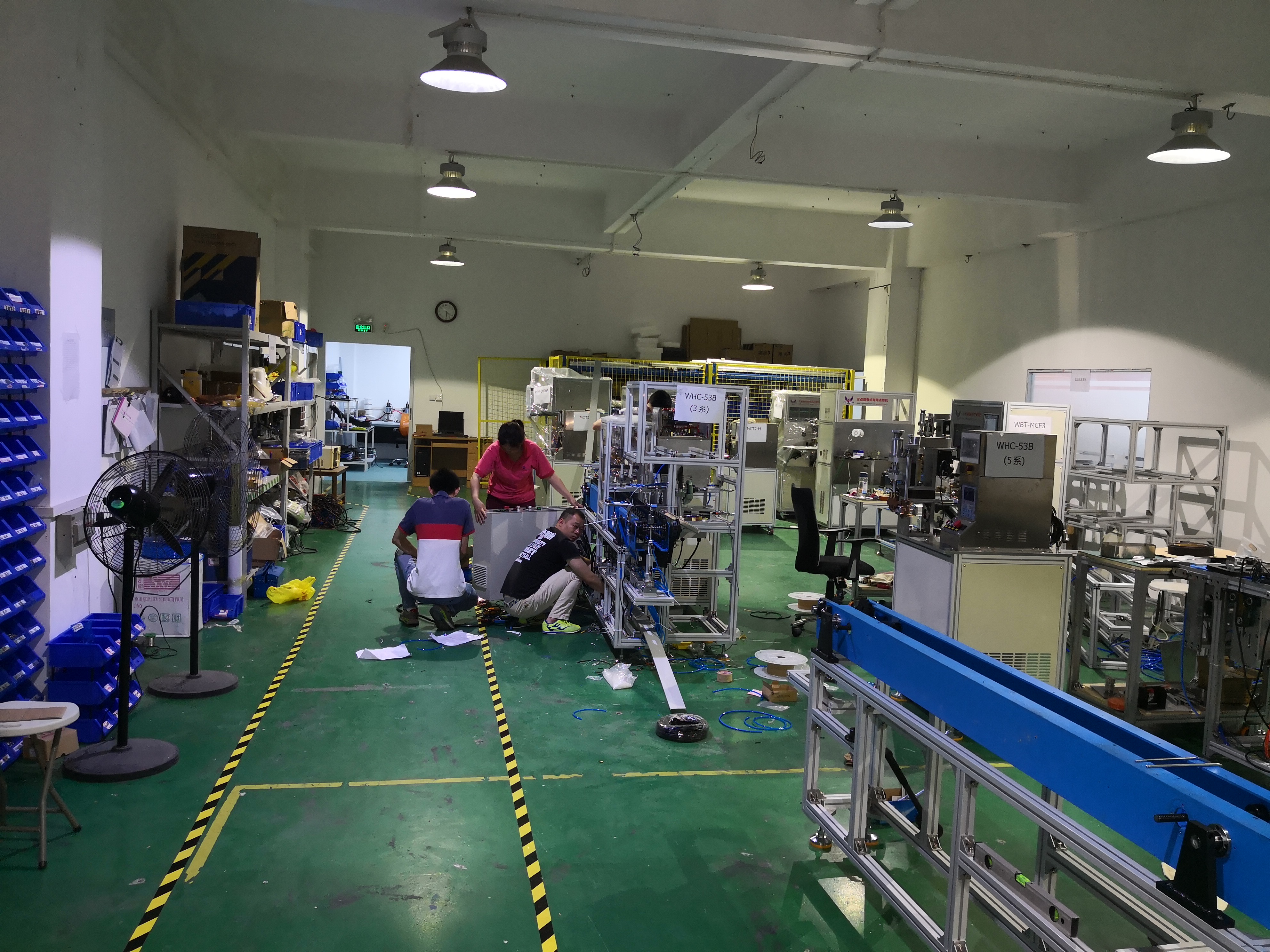

公司图片
