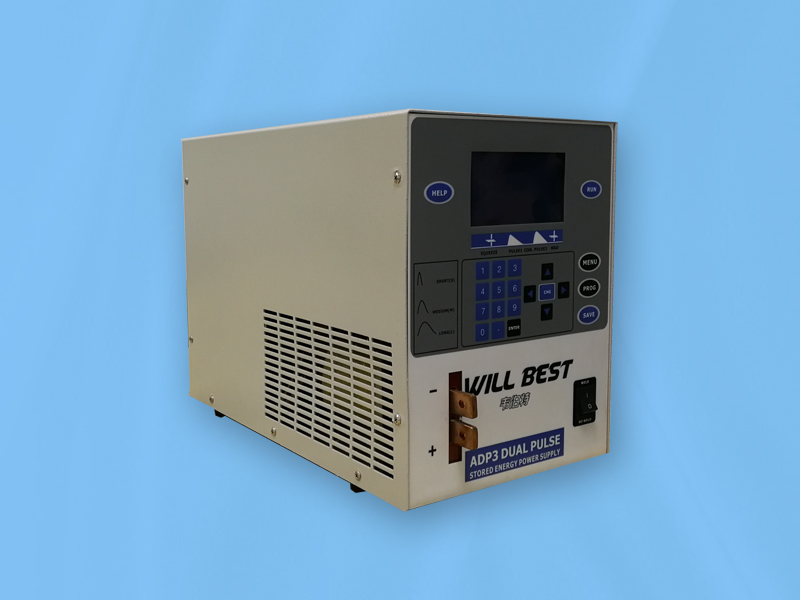

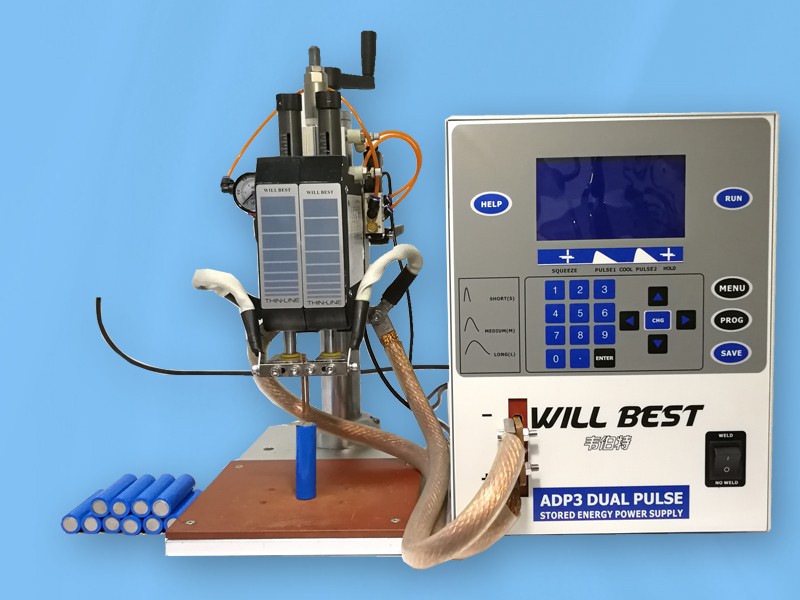

ADP3 双脉冲储能焊接

规格：

  1. 净重（kg）: 37.5

  2. 尺寸（mm）: 500 * 250 * 346
  3. LCD 显示屏
  4. 双脉冲输出
  5. 最大输出能量300焦耳

  6. 208VAC-230VAC,50/60Hz

特性：

  1. 焊接能量高精度控制，提高焊接一致性

  2. 可存储10组焊接程序

  3. 3档焊接电流波形设置

  4. 焊接电流极性切换

  5. 焊接电流监控和波形显示功能

  6. 多种单机工作模式

  7. 多种远程控制信号，便于嵌入自动焊接系统

  8. 串行通讯可以将每次的焊接参数传送到电脑

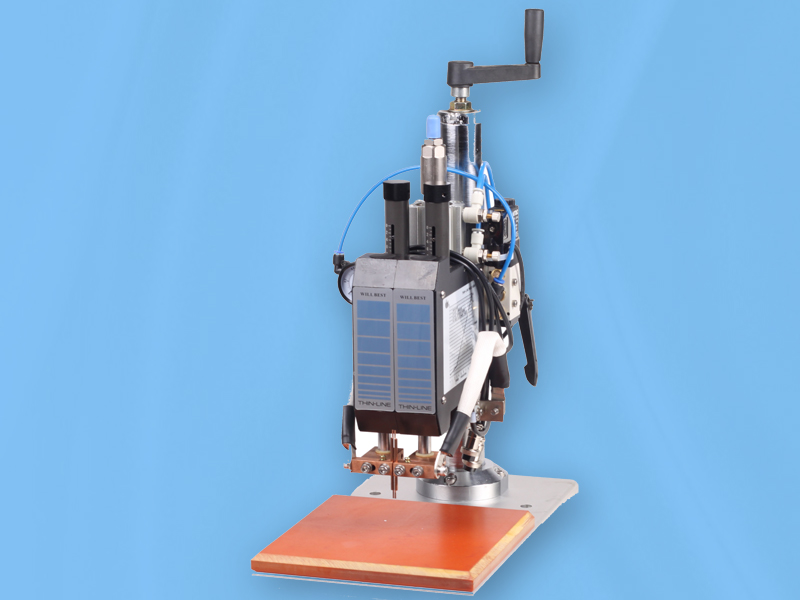

WBT-Q03 精密双点焊接机头

规格：

 1. 净重（kg）: 11

 2. 尺寸（mm）: 340 * 200 * 475
 3. 焊接压力（kg）：0 ~ 4 或 0 ~ 8
 4. 辅助行程（mm）: 120
 5. 平行电极机构，电极行程可调
 6. 焊针直径（mm）: 3 / 6
 7. 驱动方式:  气动

重要提示:

   *1. 当需要焊接的镍带厚度在0.2mm左右，采用3mm焊针

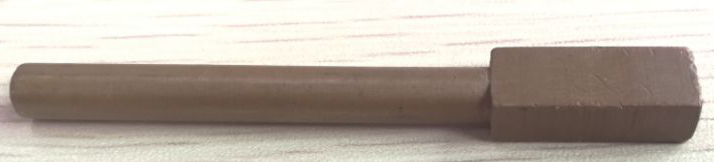

   *2. 当需要焊接的镍带厚度在0.4或者0.5，采用如下图所示的镍片和焊针

   *3. 在焊接3000-3500次后，需要研磨焊针

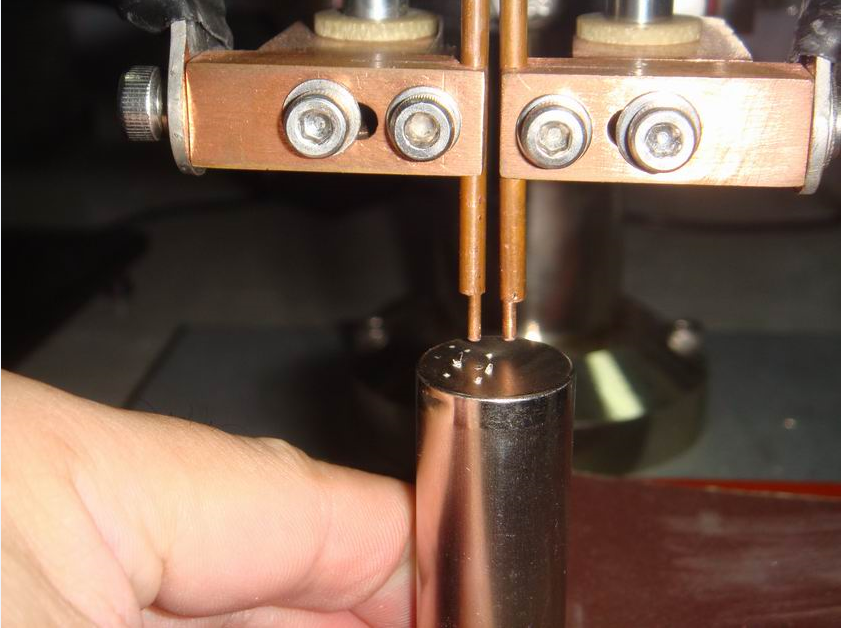

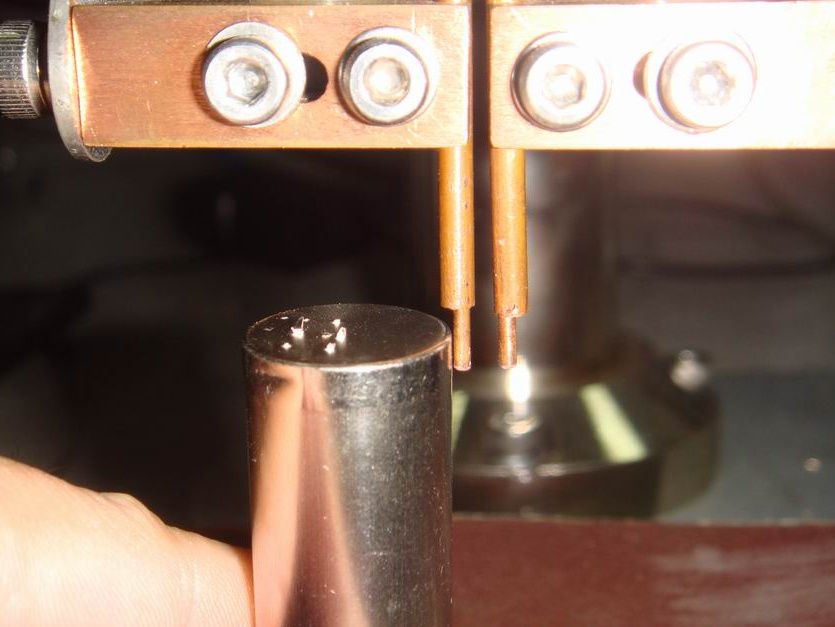

焊针与电池的正确位置：

（1）焊针下压前与电池的相对位置                （2）焊针下压后与电池的相对位置
