微型整流子焊接&测试一体机
微型整流子焊接&测试一体机

微型整流子焊接&测试一体机信息如下,

1.动自点焊/测试一体机生产小直流电机,效率:(视转子钩数线径而定)。
2.车间占地面积 3.0米*2.0米,光线、通风良好。

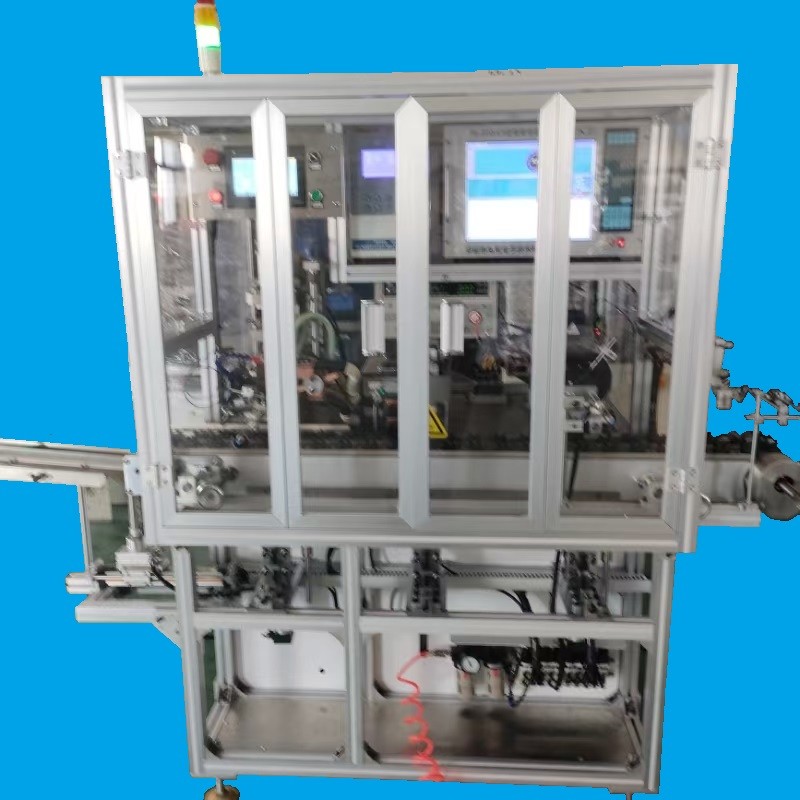

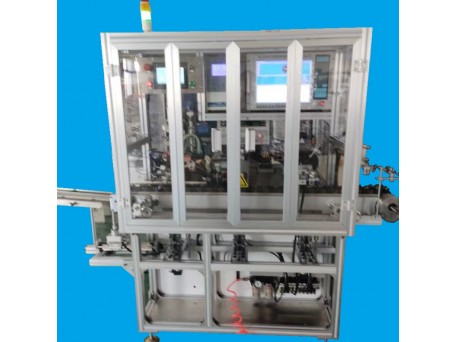

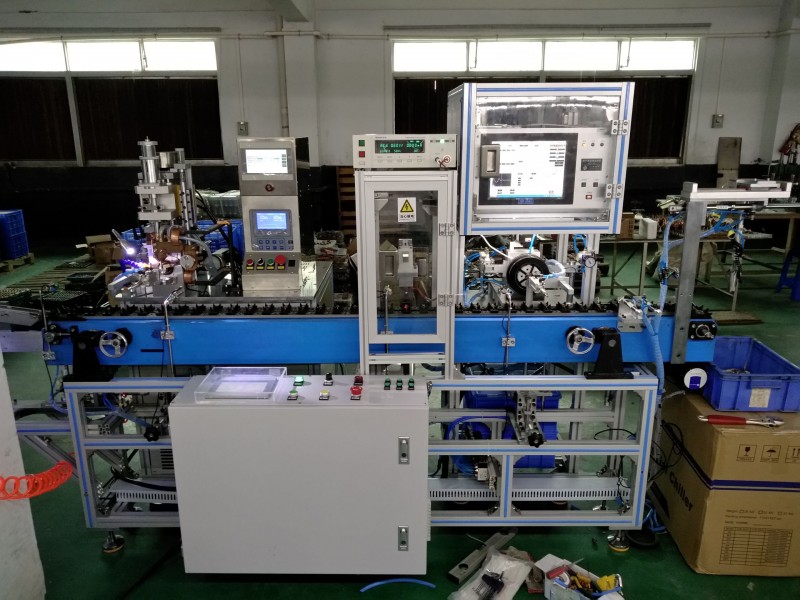

3.全自动点焊测试一体机视图:见左图。
4.单条拉线操作工人数:1人(上料及卸料)
5.动自点焊/测试外形尺寸:L*W*H=3200*1200*1800mm

Product Details
一.概述:

本设备自动点焊/测试一体机采用链条式和机械手,主要服务于汽车DC小型直流电机生产厂家,提高生产效率和品质一致性目的。省时,省力,省人。精心的设计,细致的做工,为您打造一台完美的自动化机器。精细化的参数设定。


二.点焊机设备配置功能参数及要求:

1.逆变直流焊接电源输出电流  高频直流;
2.额定容量  12000W   负载持续率40%
3.适用漆包线范围  Φ0.08~Φ1.0mm
4.适用换向器类型:槽式/勾式。
5..搭配台湾威纶7寸人机操作界面。
6.搭配欧姆龙PLC可程序动作控制系统。
7.具有异常检出,讯息提示,方便故障的快速查询。
8.转型方便、快捷。
9.焊接效率:8钩,线径0.55mm焊接时间为8-10秒每颗。
10.控制系统带自动找位功能。
11.焊接机头伺服加压。
12.旋转结构用的是伺服电机转动。
13.韦伯特逆变直流电源特性介绍:

(1)韦伯特高频逆变直流焊接电源系统,频率4000HZ,放电稳定,品质可靠,放电功率12000W.可同时监控电流、电压、功率、实时显示波形。

数据采用波形化显示,方便分析使用。
(2)配置64组点焊参数记忆频道并搭配64组阶段放电控制,每组阶段可分1-2段,容量大方便更换机种,直接调用,不用每次输入参数。
(3)工作模式:定电压、定电流、定功率放电输出模式。放电模式多样化,轻松应对多样化的焊接需求。

14.焊接要求,

(1)钩子处焊接后两边的漆包线有明显的脱漆,脱漆范围根据漆包线漆的耐温不同和线径的不同会有所变化,但焊接后脱漆的长度最长不可超过

线的交叉处。
(2)焊接后线的变形量最大不超过50%,焊接变形量控制在1/4~2/4之间。
(3)焊接后的焊接电阻不超过0.1毫欧。
(4)焊接后勾子拨开有清脆的响声,且粘接牢固。
(5)焊接后换向器上的色斑要均匀。
(6)焊接后的勾子表光滑平整,无打火或毛刺的出现。
(7)焊接后钩子内(或槽内)的漆包线要完全脱漆干净,接触面不能有漆残留。
(8)设备保修一年终身维护。

15.设备主要配置,

名称

型号、规格

数量

附注

PLC

CP1H-X40DT-D

1

欧姆龙

伺服电机

ECMA-C20807RS

1

欧姆龙

触摸屏

MT6070IE

1

台湾威纶

逆变直流焊接电源

UF40C+水冷焊接变压器

1

韦伯特

伺服焊头

WBT-DJ1

1

韦伯特


三.转子综合测试仪设备功能参数及要求:测试仪客户提供。


四.备件、工具、资料及发货清单:

1备件(数量X1)

序号

名称

数量

备注

01

锁头 (点焊机)

2

机械

02

焊棒(钨电极6mm(点焊机)

2

机械

03

气囊(测试仪)



客户自行提供


2工具(数量X1)

序号

名称

数量

备注

01

内六角

1

工具


3资料(数量X1)

序号

名称

数量

备注

01

说明书

1

资料


五.服务维修承诺:
1.现场的安装调试及人员培训。
2.保修期:设备验收后一年(除人为故障外,不收取服务费用),终身维修。
3.售后服务:接到设备的书面报修后24小时内出发,赶赴现场处理故障。
