线材焊接设备

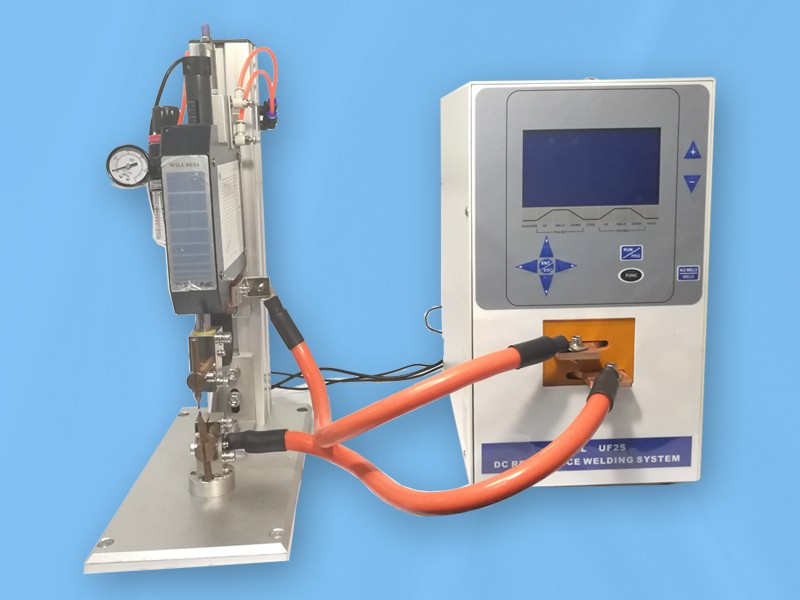

精密逆变直流焊接设备,双脉冲,2500安培
精密逆变直流焊接设备,双脉冲,2500安培

逆变直流焊接设备包括,

1.UF25 精密焊接电源
(2500A,双脉冲,逆变直流)
2.WBT-Q01 精密焊接机头
(气动,净重 10kg,320L*180W*450H)
3. 2 PCS 焊揽
4.链接线
5.配备3mm/6mm 焊针
6. 配备1pcs脚踏


Product Details

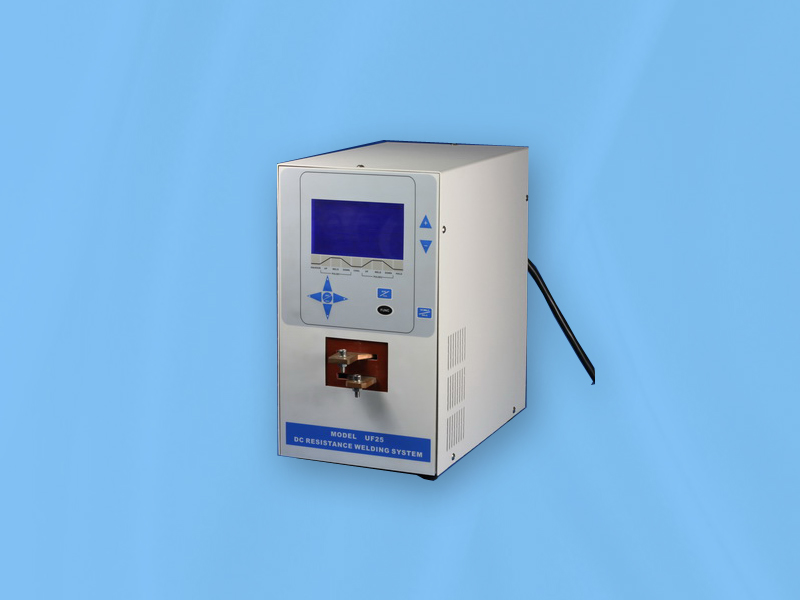

UF25 逆变直流焊接电源信息如下,

1.净重:15KG
2.尺寸:200*360.5*330.5mm
3.LCD 显示

4.逆变直流 2500安培

5.焊线直径 Φ0.02-0.3mm

6.焊接厚度 0.1-0.4mm

7.冷却方式:风冷

8.电流监测:0~2500A




UF25逆变直流焊接电源特征如下,

●高的逆变频率使焊接能量的控制更加精确,迅速。
●具有双脉冲焊接功能。
●每一脉冲都具备缓升,缓降,焊接时间,焊接能量,监测数据设置功能。
●多种焊接能量控制模式,恒流/恒压/恒功率,满足不同形状材料的焊接需求。
●多种焊接工作模式,普通点焊,滚焊/缝焊,连续焊,双焊头控制,PLC控制。
●焊接结果使用文字和图形显示,使调试更直观简单。
●具备焊接质量监控与结果输出功能,自动检出不合格产品。
●串行通讯功能。

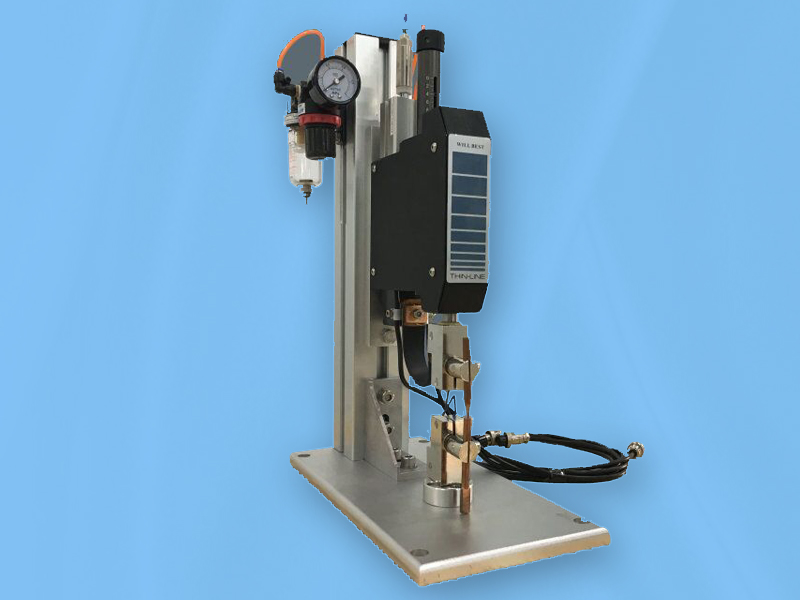

WBT-Q01 精密焊接接头信息如下,

1.净重:10KG
2.尺寸: 320mm*180mm*450mm
3.弹簧:0-8kg
4.喉深:145mm
5.焊针:3mm/6mm(直径)
6.驱动方式: 气动
7.电磁阀:24V(DC)/220(AC)





WBT-Q01 精密焊接接头特征如下,

1.高精度,长寿命的焊头结构;

2.焊头内部的升降机构顺滑、稳定、不摇摆,滑动好,不生涩,可靠性佳,;
3.低惯性,快速的追随性设计,以提高焊接的一致性,减少金属飞溅和改善焊点外观;
4.焊头压力弹簧,调整顺滑、精准,方便调节焊头压力大小,以适应不同元件的焊接压力;
5.微动开关压力点火,提高焊接质量;当对工件表面的施压达到一定的程度时,才开始放电;
6.独特的升降式手柄和手杆,可以很方便的调整焊头的高度,用以焊不同类型不同高度的电池,操作简单快捷。

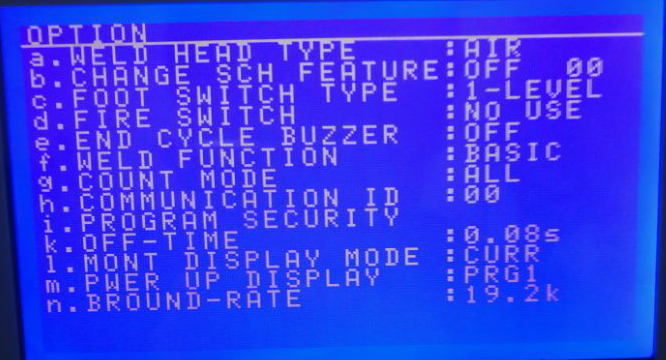

UF25 精密焊接电源功能如下,


a.WELD HEAD TYPE,焊接机头类型选择,选项如下:
MANUAL(人力驱动)
AIR(气动)
b.CHANGE SCH FEATURE,变规范焊接特性。当其有效时,每完成一次焊接,即依照递增的顺序变换一次焊接规范,一直到所设置的

最高规范后,又回到0规范开始。其选项如下:
OFF    ** (变规范焊接无效),**是所设置的最高规范号
ON     **(变规范焊接有效),**是所设置的最高规范号

c.FOOT SWITCH TYPE,脚踏开关类型,该选项主要对应气动或电动焊接机头,其选项如下:
1-LEVEL,1级脚踏开关。
2-LEVEL,2级脚踏开关。
d.FIRE SWITCH,放电开关是否使用选项,触发放电焊接即可以使用焊接机头内部的放电开关;也可以不使用放电开关,而使用脚踏开

关来进行触发放电。其选项如下:
USE,放电开关有效,即由放电开关触发焊接动作。
NO USE,放电开关无效,即由脚踏开关触发焊接动作。

e.END CYCLE BUZZER,每次焊接完成后是否鸣响提示选项,其选项如下:
ON,当每次焊接完成后,蜂鸣器都鸣响提示。
OFF,当每次焊接完成后,蜂鸣器不鸣响提示。
f.WELD FUNCTION, 焊接功能选项,共有4个不同的焊接方式选择,其选项如下:
BASIC,基本焊接功能。
LINK,连续焊接功能。
ROLLSPOT,滚焊或缝焊功能。
DOUBLE HEAD,双焊接机头功能。
g.COUNT MODE,计数器工作模式,其选项如下:
ALL,每次焊接完成后计数器加1。
PASS,只有当焊接及格的计数器才累计,不及格的不累计。
h.FB CONTROL PID,反馈控制的PID调节常数,其调整范围0~9,当数值越大时焊接能量修正的速度越快,但波动也更大,根据实际的

焊接波形进行修改。
i.PROGRAM SECURITY,本功能保留未开放使用。
j.CALIBRATE SECURITY, 本功能保留未开放使用。
k.PRG1 DISPLAY MODE,‘焊接参数设置’页面的波形显示模式,其选项如下:
CURR,显示的是焊接电流波形。
VOL,显示的是焊接电压波形。
PWR,显示的是焊接功率波形。
l.MONT DISPLAY MODE,‘焊接运行监控’页面的波形显示模式,其选项如下:
CURR,显示的是焊接电流波形。
VOL,显示的是焊接电压波形。
PWR,显示的是焊接功率波形。
m.POWER UP DISPLAY,机器上电后所显示的页面,其选项如下:
MAIN-MENL,开机后显示‘主菜单’页面。
PRG1-MENL,开机后显示‘焊接参数设置’页面。
MONT-MENL,开机后显示‘焊接运行监控’页面。
n.BROUD RATE, 本功能保留未开放使用。

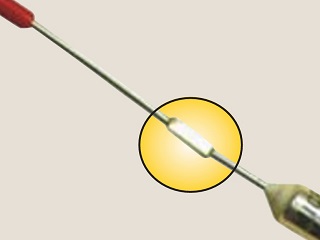

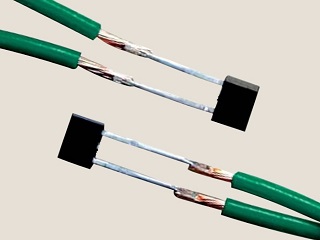

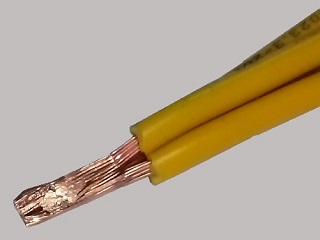

应用

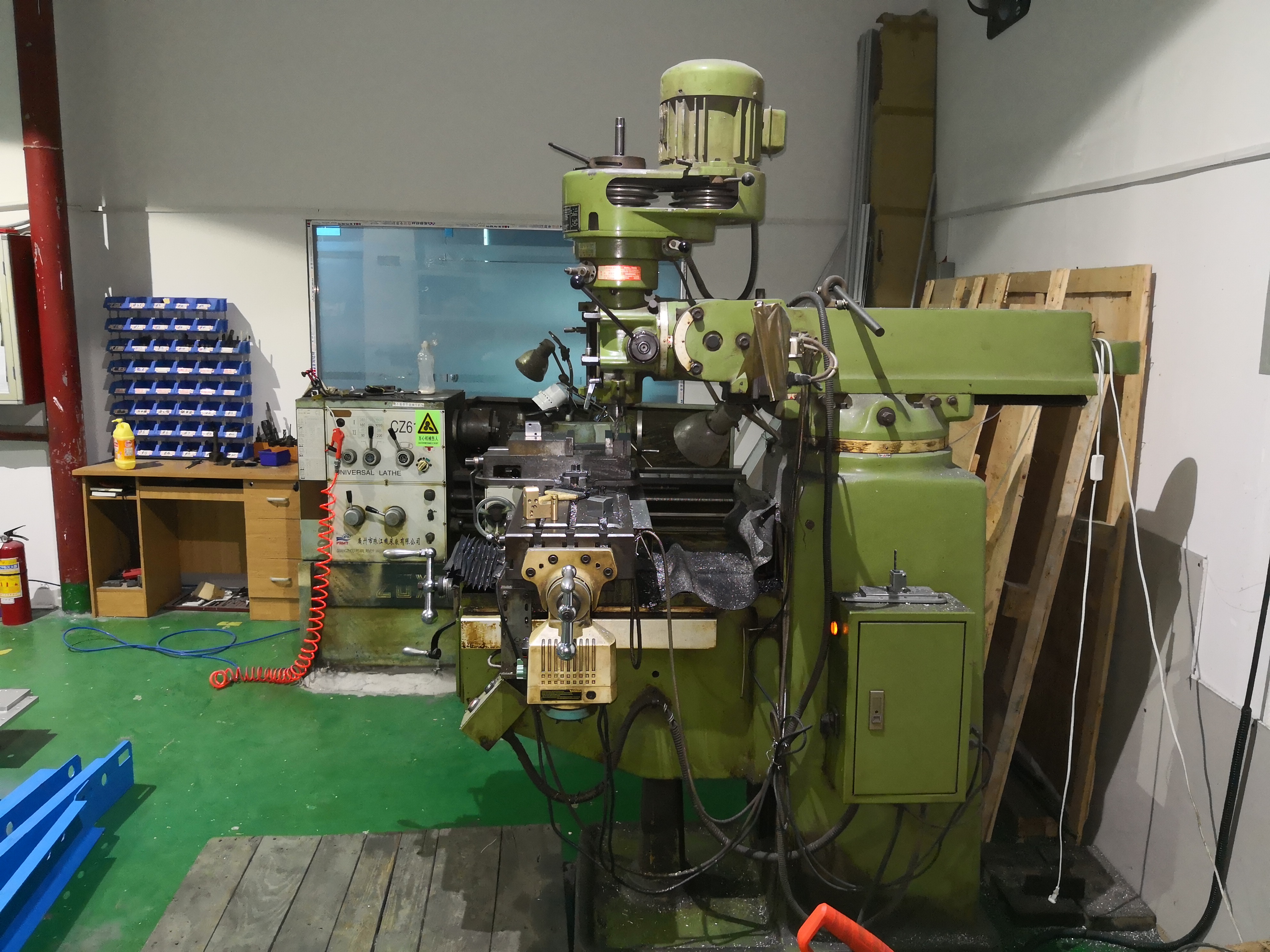

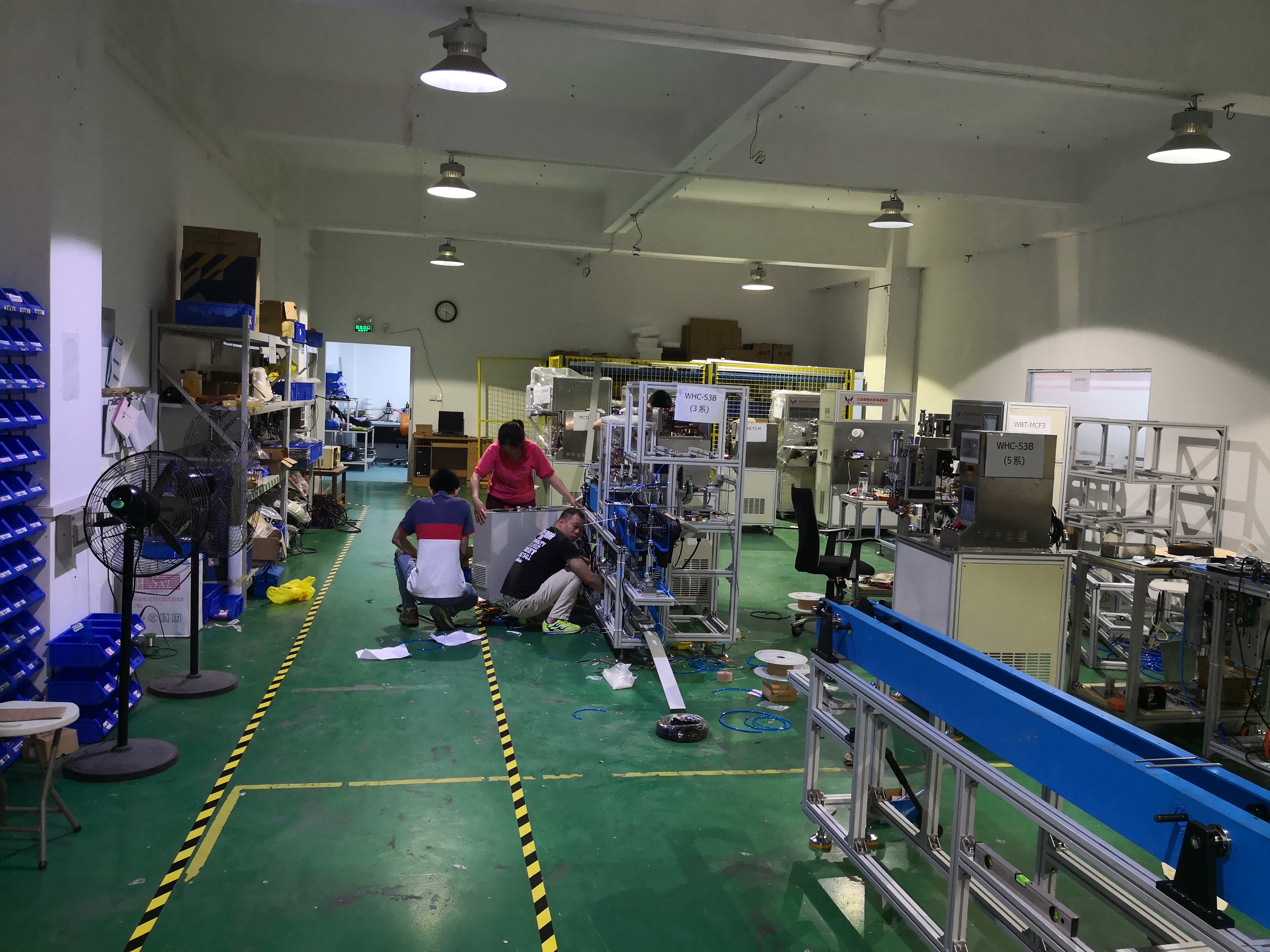

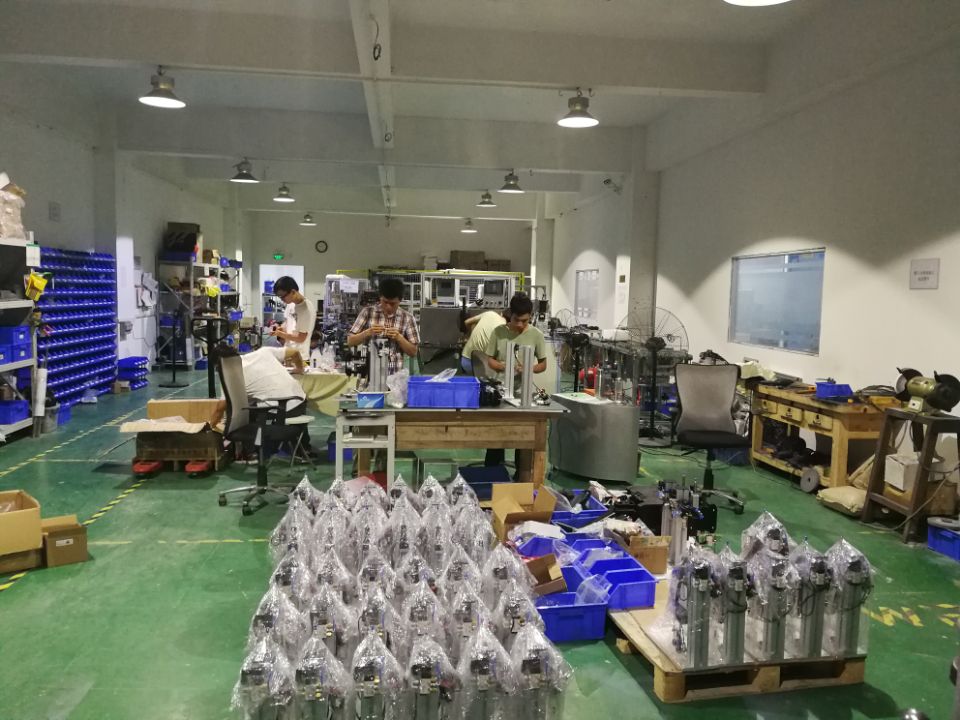

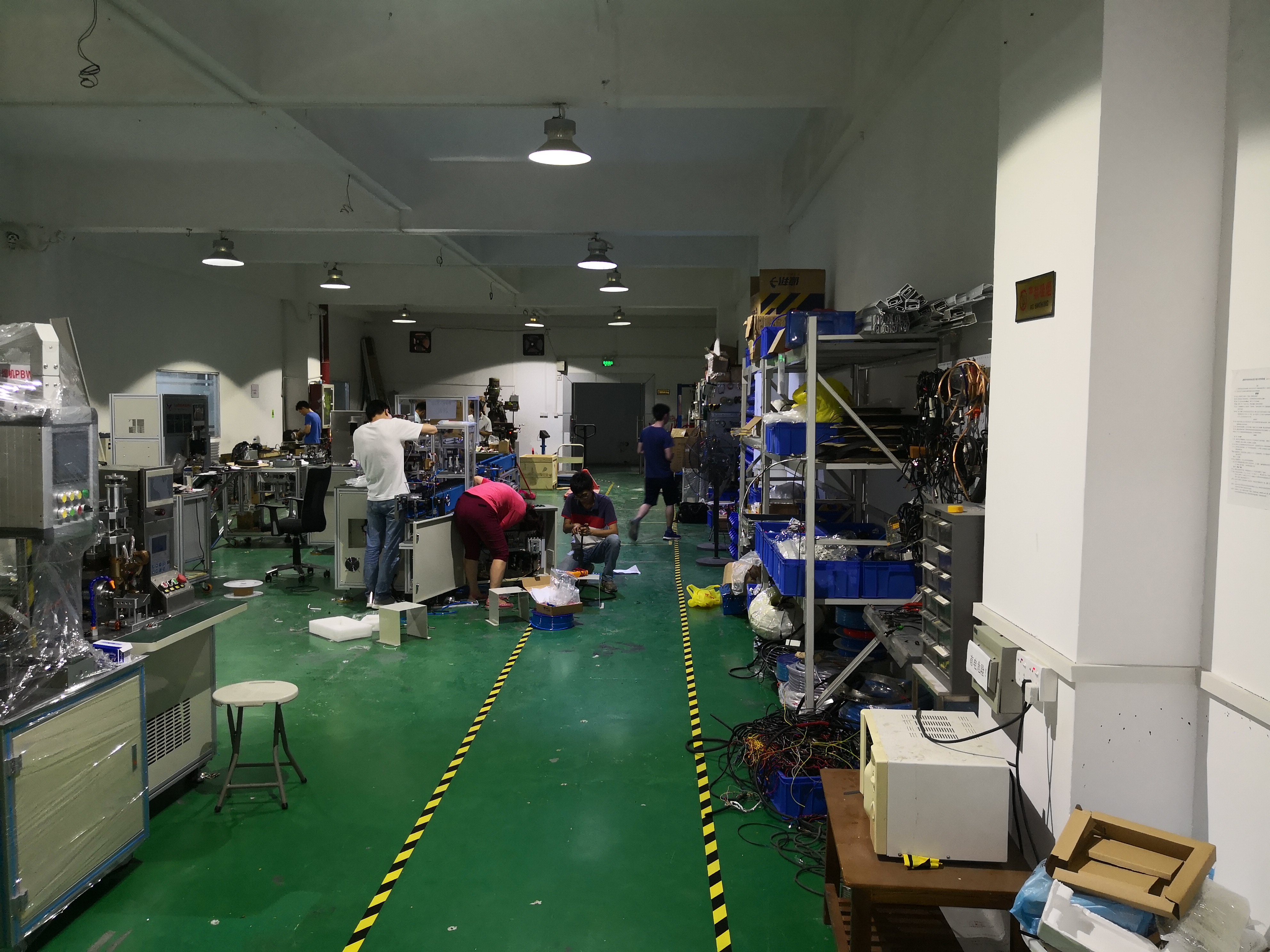

公司照片
