线材焊接设备

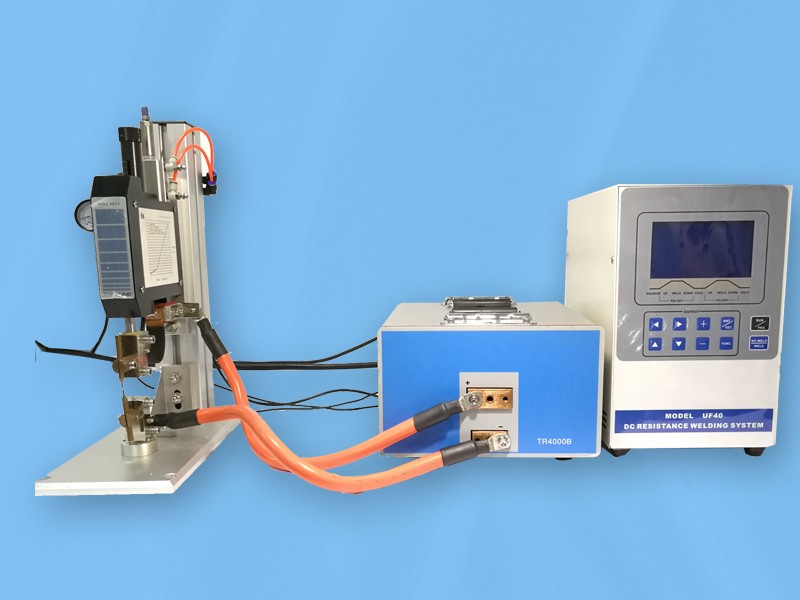

高频精密逆变焊接设备,双脉冲,4500安培
高频精密逆变焊接设备,双脉冲,4500安培

高频精密逆变焊接设备包括,

1.One set UF40 精密焊接电源

(4500安培,双脉冲,逆变直流)

2.TR-4000A 焊接变压器

3.WBT-Q01 精密焊接机头

(气动,净重 10kg,320L*180W*450H)

4.2 PCS 焊揽

5.连接线

6.配备3mm/6mm焊针

7.配备1pcs 脚踏开关





Product Details

UF40 高频精密逆变焊接电源信息如下,

1.净重: 9KG
2.尺寸:400mm*200mm*330mm
3.LCD 显示
4.逆变直流 4500安培
5.焊线直径 0.02—0.7mm,
6.焊接厚度 0.1mm—1.0mm
7.冷却方式:风冷
8.电流监控 0~10000A



UF40 高频精密逆变焊接电源特征如下,

A.高频逆变使焊接更加精确,迅速。
B.双脉冲焊接。
C.每一脉冲的焊接时间,能量,缓升,缓降独立设置。
D.每一脉冲单独监测。
E.每一脉冲独立设置恒流/恒压/恒功率。
F.多种焊接工作模式。
G.焊接结果文字/图形显示功能。
H.焊接质量监控与结果输出功能。
I.可将焊接结果发送给电脑。

TR-4000A 焊接变压器信息如下,

1.净重:15kg
2.尺寸: 380mm*202mm*190mm
3.冷却方式:风冷
4.最低焊接电流:4500A
5.负载持续率:35%
6.输入频率:4KHz
7.变压器卷数比: 60:1


WBT-Q01 精密焊接接头信息如下,

1.净重:10KG
2.尺寸: 320mm*180mm*450mm
3.弹簧:0-8kg
4.喉深:145mm
5.焊针:3mm/6mm(直径)
6.驱动方式: 气动
7.电磁阀:24V(DC)/220(AC)





WBT-Q01 精密焊接接头特征如下,

1.高精度,长寿命的焊头结构;

2.焊头内部的升降机构顺滑、稳定、不摇摆,滑动好,不生涩,可靠性佳,;
3.低惯性,快速的追随性设计,以提高焊接的一致性,减少金属飞溅和改善焊点外观;
4.焊头压力弹簧,调整顺滑、精准,方便调节焊头压力大小,以适应不同元件的焊接压力;
5.微动开关压力点火,提高焊接质量;当对工件表面的施压达到一定的程度时,才开始放电;
6.独特的升降式手柄和手杆,可以很方便的调整焊头的高度,用以焊不同类型不同高度的电池,操作简单快捷。

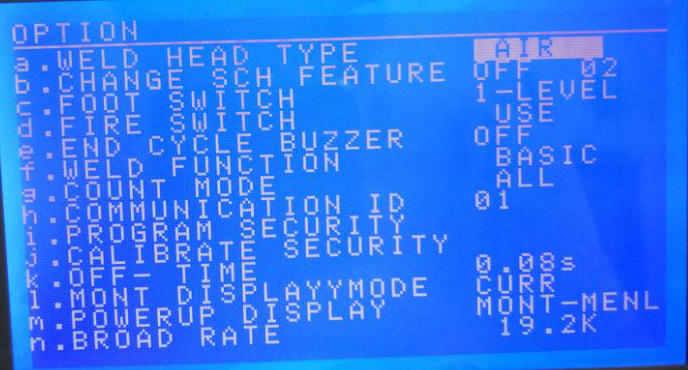

UF40 高频精密逆变焊接电源功能如下,


a.WELD HEAD TYPE,焊接机头类型选择。
MANUAL(人力驱动)
AIR(气动)
b.CHANGE SCH FEATURE,变规范焊接特性。当其有效时,每完成一次焊接,即依照递增的顺序变换一次焊接规范,

一直到所设置的最高规范后,又回到0规范开始
OFF    ** (变规范焊接无效),**是所设置的最高规范号
ON     **(变规范焊接有效),**是所设置的最高规范号
c.FOOT SWITCH TYPE,脚踏开关类型,该选项主要对应气动或电动焊接机头。
LEVEL,1级脚踏开关。
LEVEL,2级脚踏开关。
d.FIRE SWITCH,放电开关使用选项。
USE,放电开关有效,即由放电开关触发放电焊接。
NO USE,放电开关无效,即由脚踏开关触发放电焊接。
e.END CYCLE BUZZER,蜂鸣器选项。
ON,每次焊接完成后,蜂鸣器鸣响。
OFF,蜂鸣器不鸣响。

f.WELD FUNCTION, 焊接模式选项。
BASIC,基本焊接模式。
LINK,连续焊接模式。
ROLLSPOT,滚焊或缝焊模式。
DOUBLE HEAD,双焊接机头模式。
PLC,自动控制焊接模式。
(以上焊接功能,在第4章详细说明)
g.COUNT MODE,计数器模式。
ALL,每次焊接完成后计数器加1。
PASS,只有当焊接及格的计数器才累计,不及格的不累计。
h.COMMUNICATION ID,与电脑通讯的识别号,设置范围0到15。
i.PROGRAM SECURITY,本功能保留未开放使用。
j.CALIBRATE SECURITY, 本功能保留未开放使用。
k.OFF-TIME,休止时间,用于LINK焊接模式,设置范围0.08秒到2.00秒,所有规范共用,该用途在4.3详细说明。
l.MONT DISPLAY MODE,设置‘MONT’页面显示的波形:
CURR,显示焊接电流波形。
VOL,显示焊接电压波形。
PWR,显示焊接功率波形。
m.POWER UP DISPLAY,设置本机上电后所显示的页面:
MAIN-MENL,开机后显示‘MAIN’页面。
PRG1-MENL,开机后显示‘SCH-PRG1’页面。
MONT-MENL,开机后显示‘MONT’页面。
n.BROUD RATE, 与电脑串行通讯设置:
OFF,关闭串行通讯。
9600,开启串行通讯,9600bit/s。
19200,开启串行通讯,19200bit/s。
38400,开启串行通讯,38400bit/s。

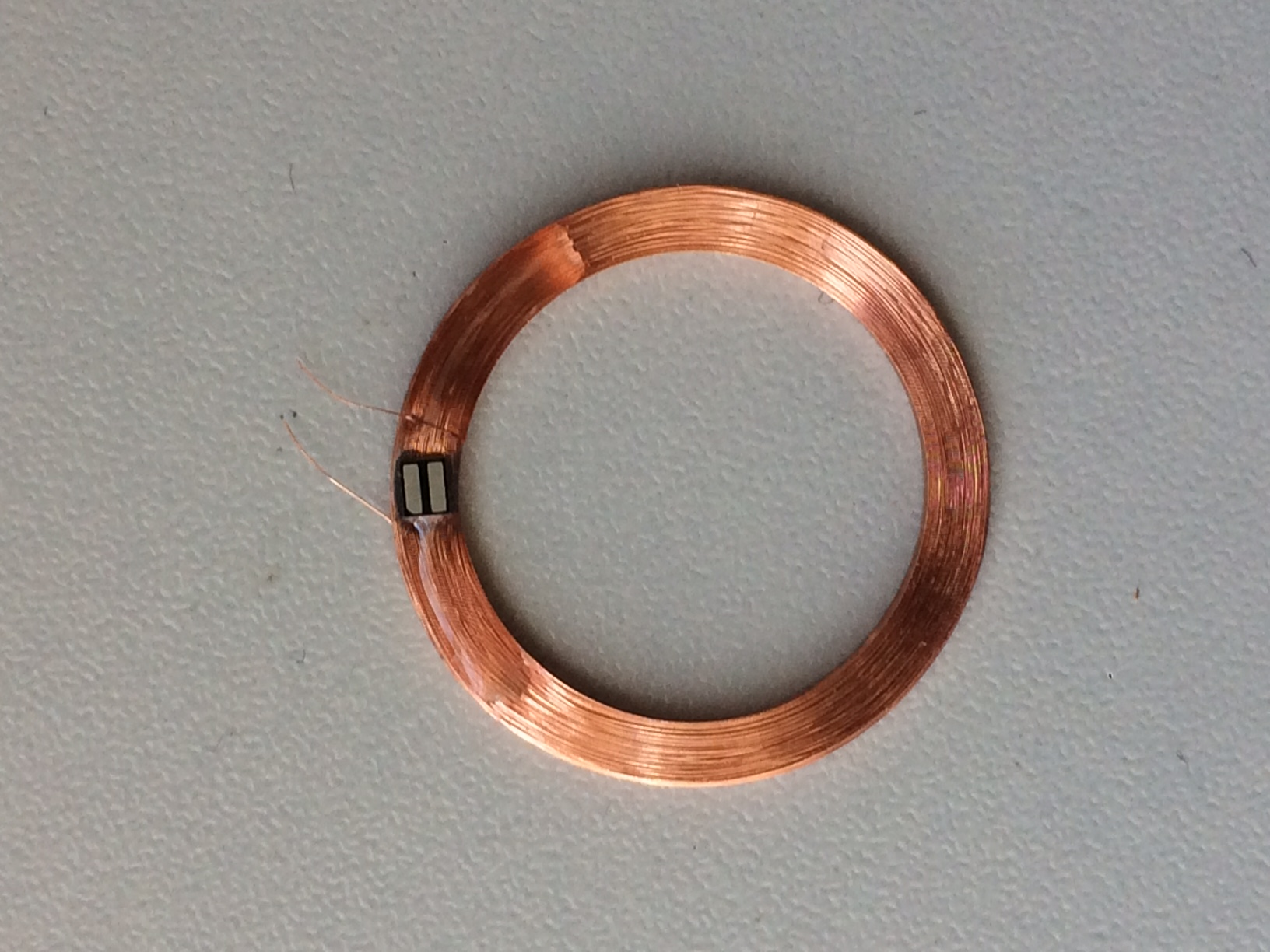

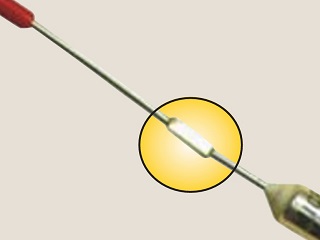

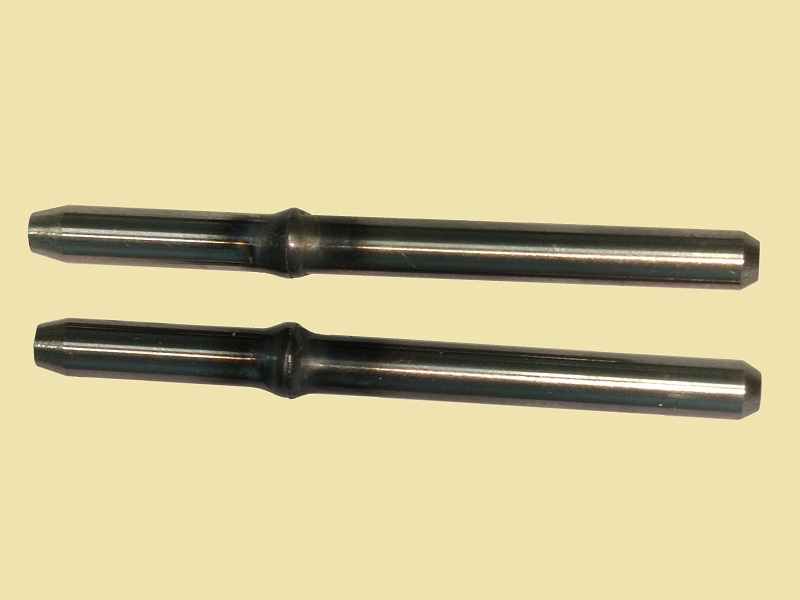

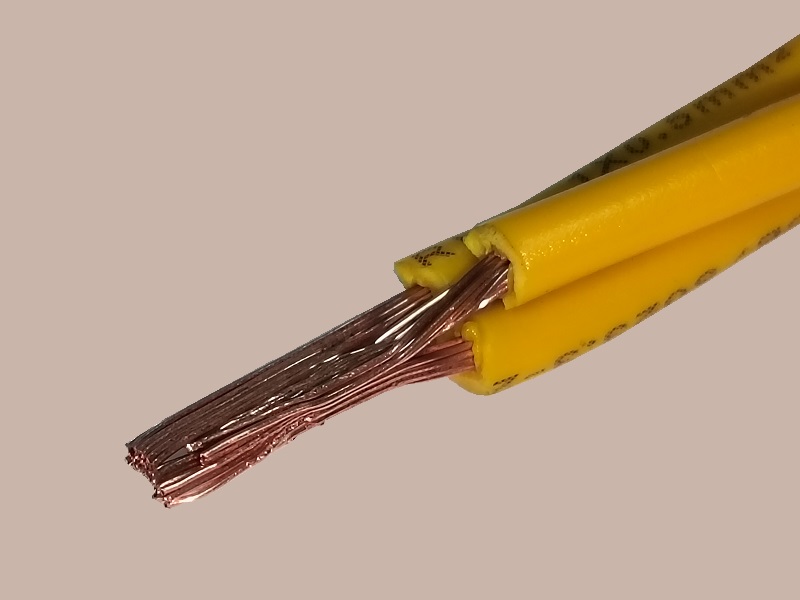

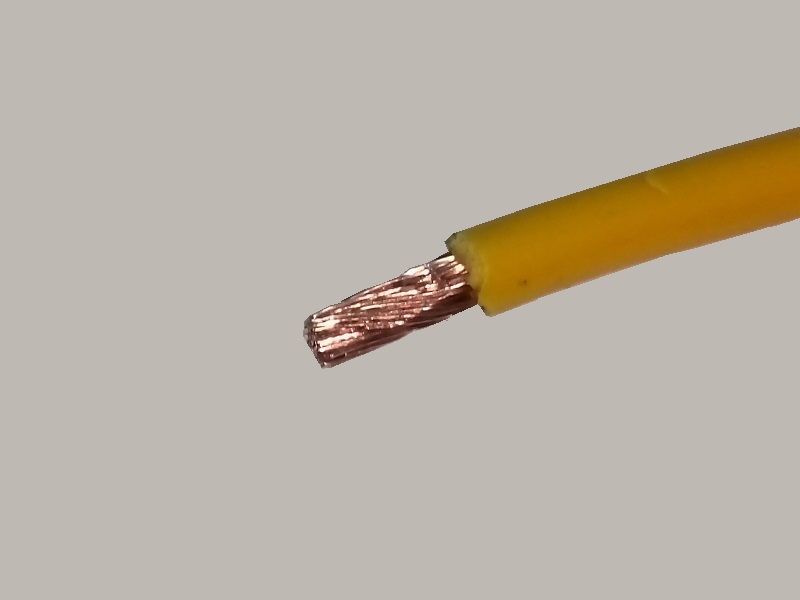

Application

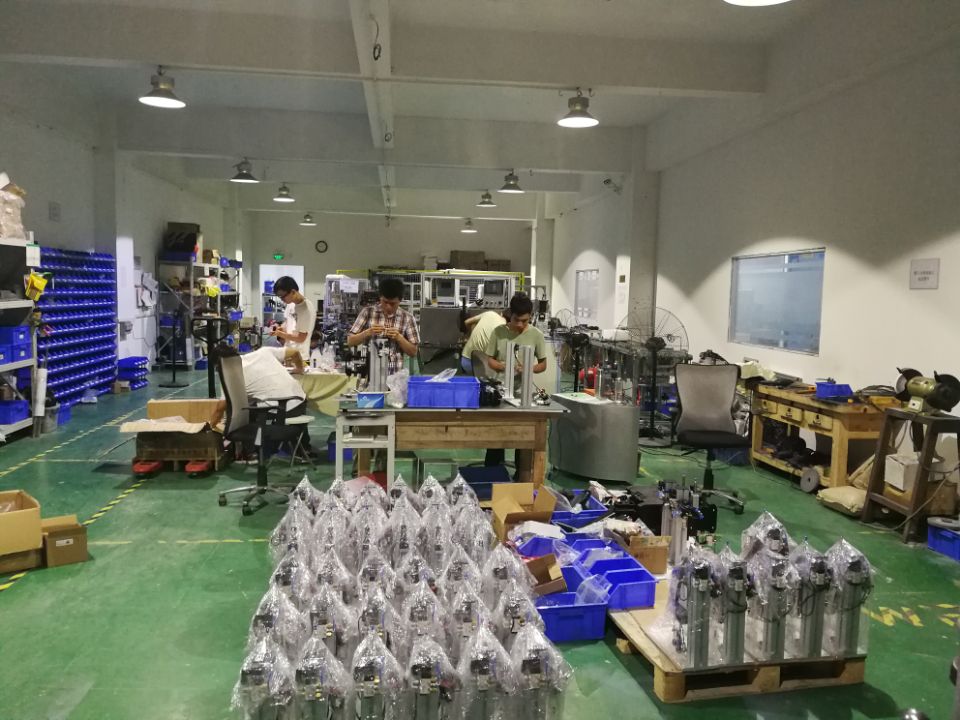

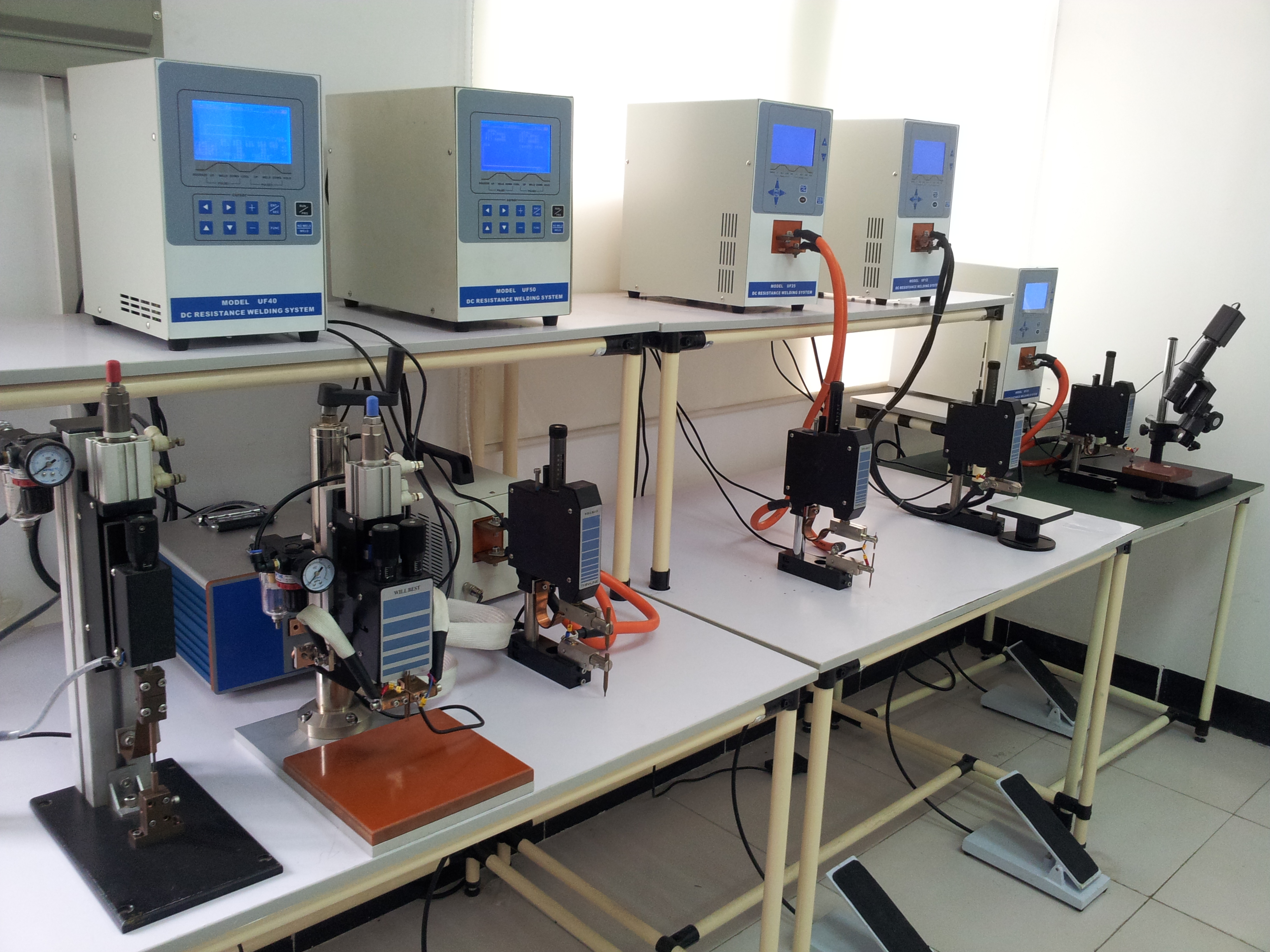

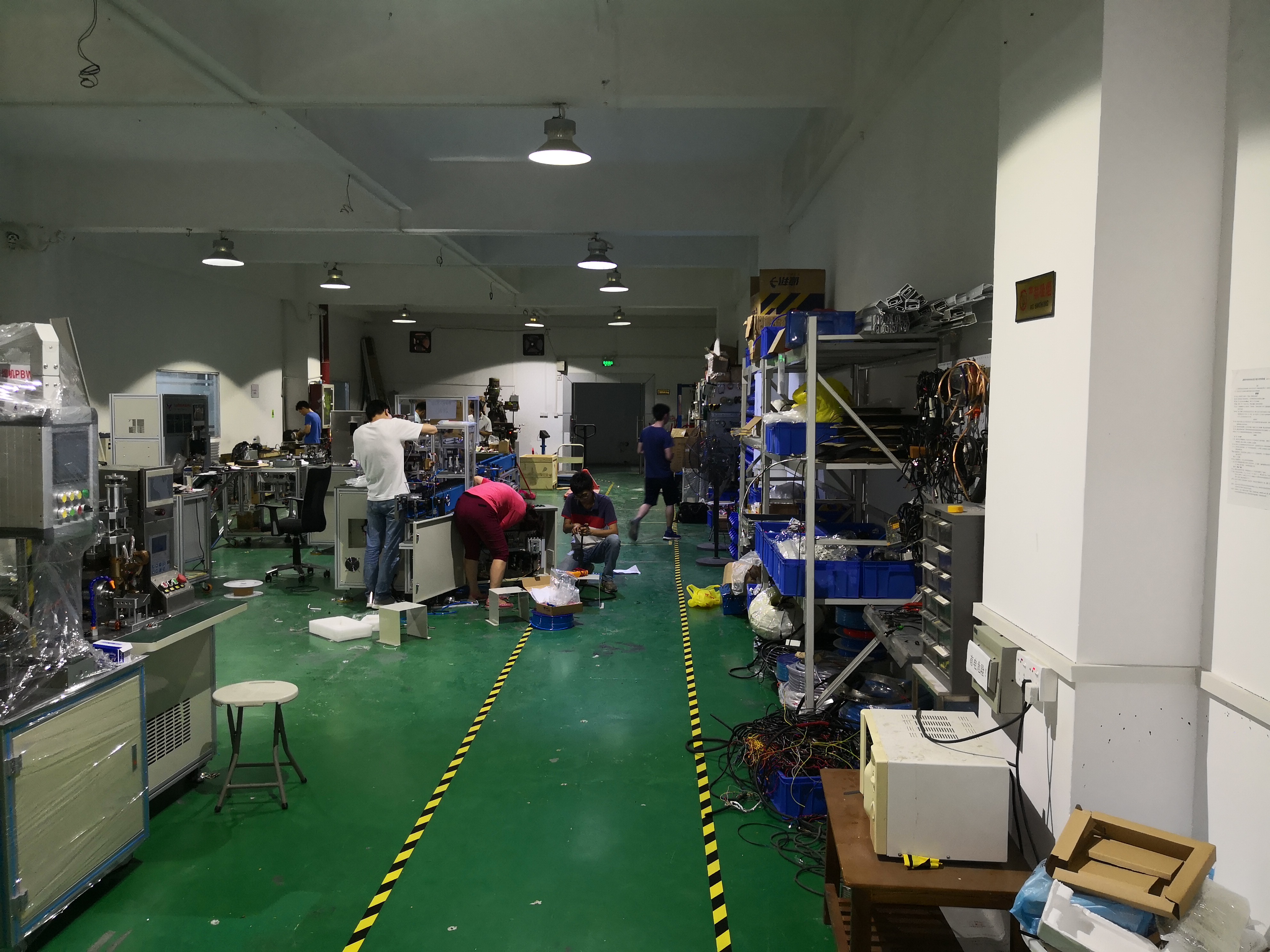

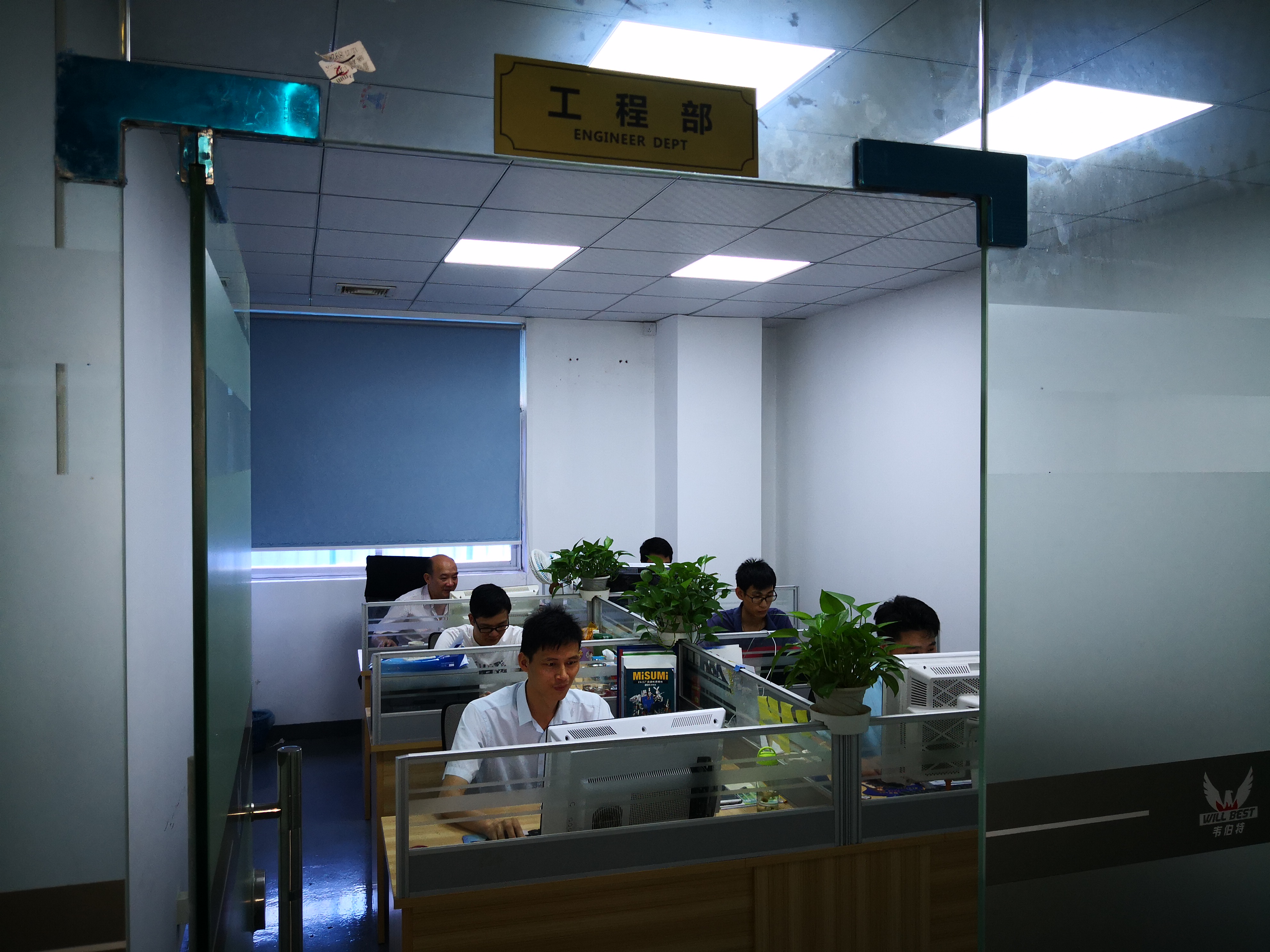

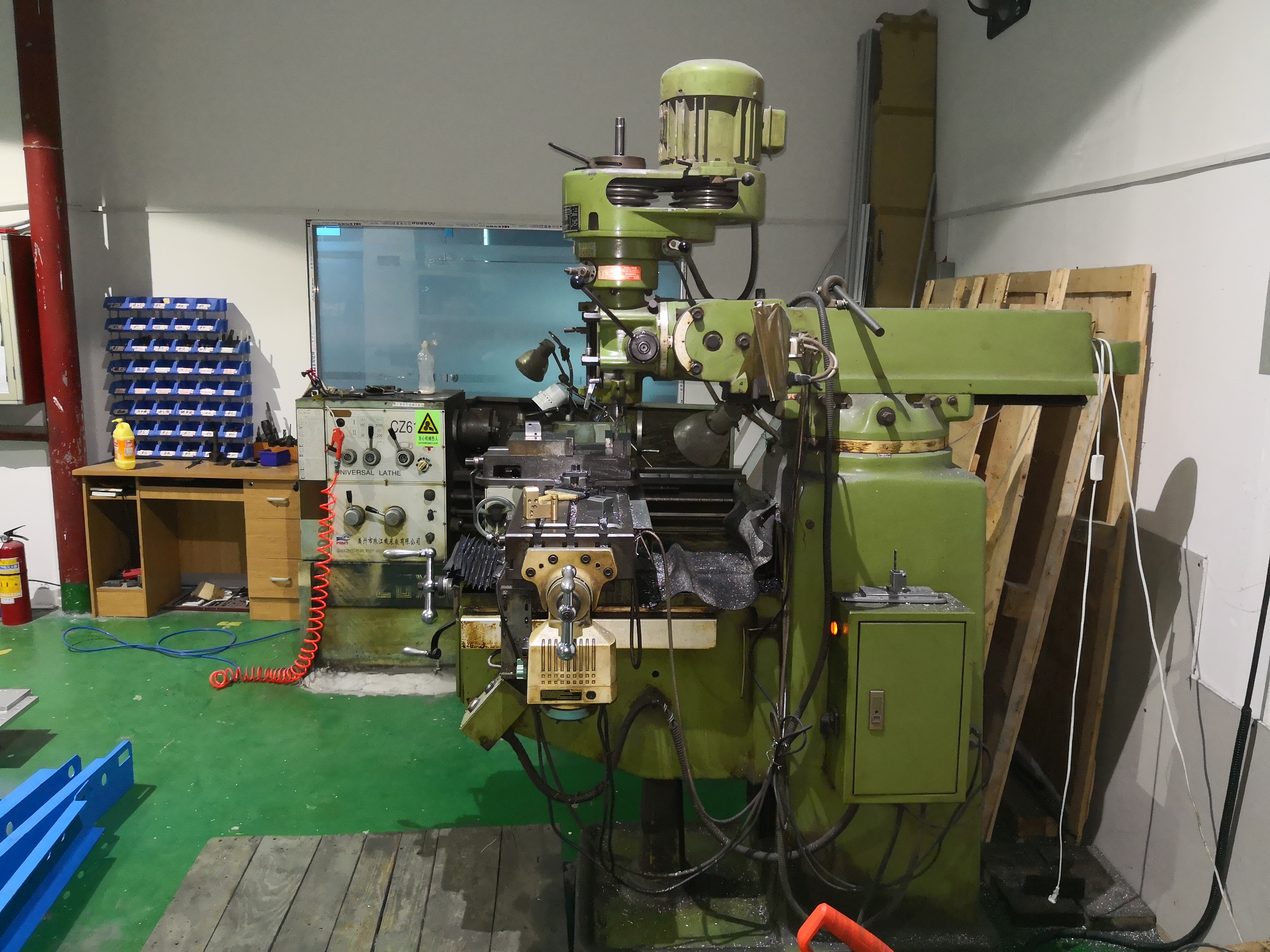

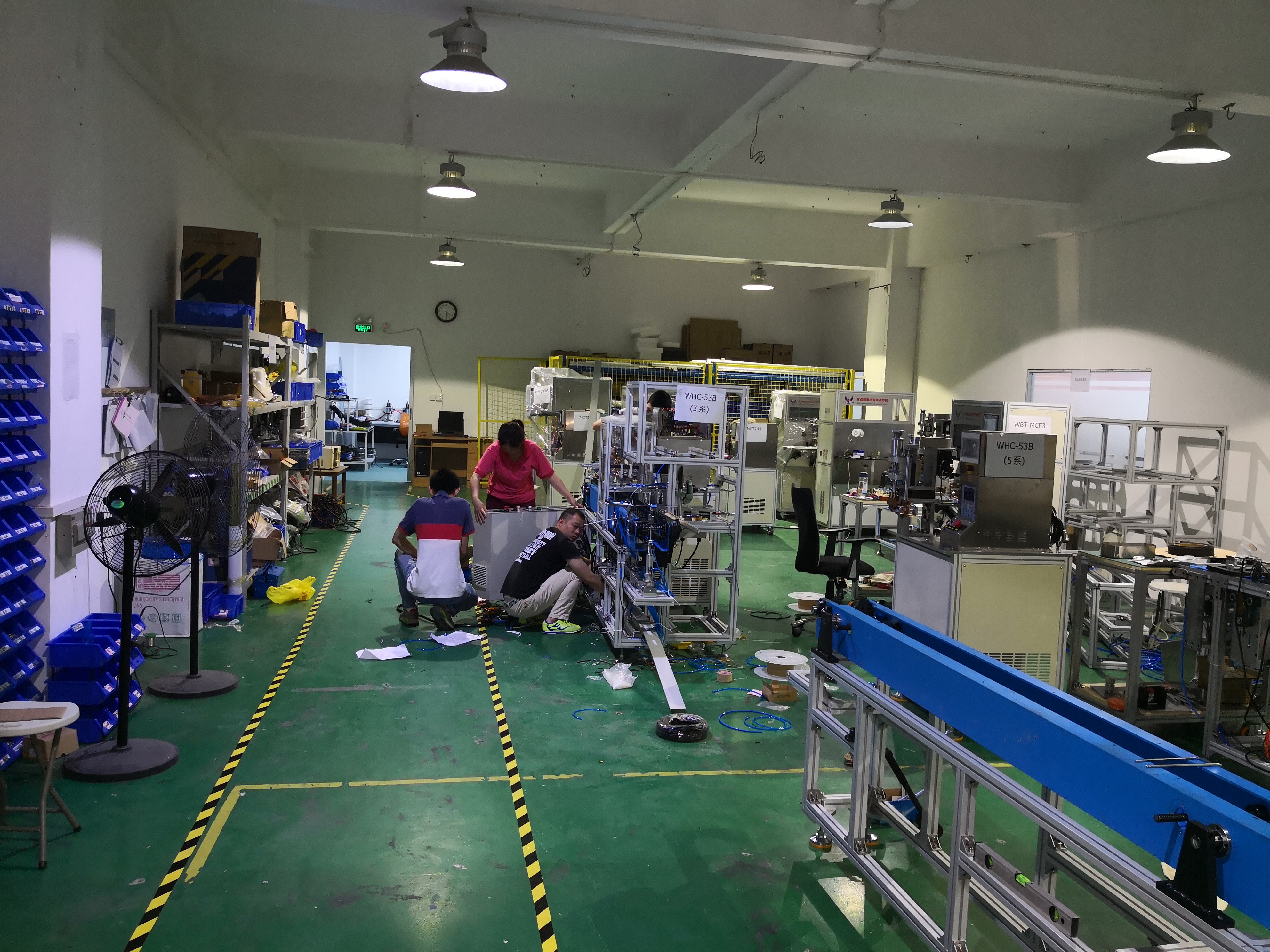

Company photos
